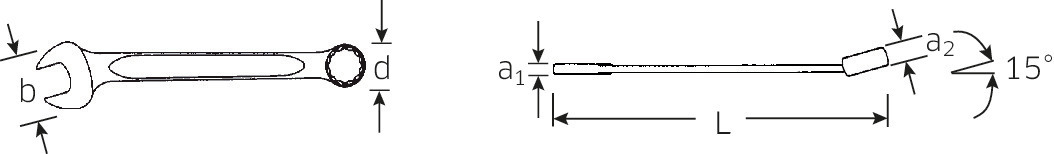

Code | Schlüsselweite [Zoll] | Schlüsselweite 1 [Zoll] | Schlüsselweite 2 [Zoll] | Länge mm (L) | Breite mm (b) | a1 | a2 | d | DIN | Maulstellung | Legierung | Gewicht | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
40481212 | 3/16 " | 3/16 " | 3/16 " | 95 mm | 14 mm | 3 mm | 3,2 mm | 9,8 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 10 g | |
40481313 | 13/64 " | 13/64 " | 13/64 " | 95 mm | 14 mm | 3 mm | 3,2 mm | 9,8 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 10 g | Jetzt entdecken |
40481414 | 7/32 " | 7/32 " | 7/32 " | 95 mm | 14 mm | 3 mm | 3,2 mm | 9,8 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 10 g | Jetzt entdecken |
40481515 | 15/64 " | 15/64 " | 15/64 " | 95 mm | 14 mm | 3 mm | 3,2 mm | 9,8 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 10 g | Jetzt entdecken |
40481616 | 1/4 " | 1/4 " | 1/4 " | 105 mm | 15,5 mm | 3,6 mm | 6 mm | 10,2 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 14 g | Jetzt entdecken |
40481818 | 9/32 " | 9/32 " | 9/32 " | 110 mm | 17 mm | 3,9 mm | 6 mm | 11,3 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 15 g | Jetzt entdecken |
40482020 | 5/16 " | 5/16 " | 5/16 " | 115 mm | 18 mm | 4,2 mm | 7 mm | 12,4 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 20 g | Jetzt entdecken |
40482222 | 11/32 " | 11/32 " | 11/32 " | 120 mm | 21 mm | 4,5 mm | 7 mm | 13,4 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 26 g | Jetzt entdecken |
40482424 | 3/8 " | 3/8 " | 3/8 " | 125 mm | 23 mm | 4,8 mm | 7 mm | 14,3 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 32 g | Jetzt entdecken |
40482828 | 7/16 " | 7/16 " | 7/16 " | 135 mm | 26 mm | 4,8 mm | 8 mm | 16,4 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 41 g | Jetzt entdecken |
40483232 | 1/2 " | 1/2 " | 1/2 " | 160 mm | 30 mm | 5,3 mm | 8,5 mm | 18,8 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 57 g | Jetzt entdecken |
40483434 | 9/16 " | 9/16 " | 9/16 " | 165 mm | 32 mm | 5,3 mm | 8,5 mm | 20,6 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 70 g | Jetzt entdecken |
40483535 | 19/32 " | 19/32 " | 19/32 " | 170 mm | 35 mm | 5,3 mm | 8,5 mm | 21,9 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 74 g | Jetzt entdecken |
40483636 | 5/8 " | 5/8 " | 5/8 " | 180 mm | 37 mm | 5,8 mm | 10 mm | 23,2 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 88 g | Jetzt entdecken |
40483838 | 11/16 " | 11/16 " | 11/16 " | 200 mm | 40 mm | 6,7 mm | 11,5 mm | 25,3 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 116 g | Jetzt entdecken |
40484040 | 3/4 " | 3/4 " | 3/4 " | 230 mm | 42 mm | 6,7 mm | 11,5 mm | 27,5 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 144 g | Jetzt entdecken |
40484141 | 25/32 " | 25/32 " | 25/32 " | 235 mm | 45 mm | 7 mm | 13 mm | 29 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 175 g | Jetzt entdecken |
40484242 | 13/16 " | 13/16 " | 13/16 " | 260 mm | 47 mm | 7,3 mm | 13 mm | 30 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 204 g | Jetzt entdecken |
40484444 | 7/8 " | 7/8 " | 7/8 " | 260 mm | 49 mm | 7,3 mm | 13 mm | 31,8 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 217 g | Jetzt entdecken |
40484646 | 15/16 " | 15/16 " | 15/16 " | 280 mm | 53 mm | 7,8 mm | 14 mm | 34,9 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 255 g | Jetzt entdecken |
40484848 | 1 " | 1 " | 1 " | 300 mm | 55 mm | 8,4 mm | 14,5 mm | 37,2 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 286 g | Jetzt entdecken |
40485050 | 1 1/16 " | 1 1/16 " | 1 1/16 " | 300 mm | 60 mm | 8,4 mm | 14,5 mm | 39,2 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 327 g | Jetzt entdecken |
40485252 | 1 1/8 " | 1 1/8 " | 1 1/8 " | 330 mm | 64 mm | 8,9 mm | 16 mm | 41,4 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 380 g | Jetzt entdecken |
40485454 | 1 3/16 " | 1 3/16 " | 1 3/16 " | 332 mm | 66 mm | 8,9 mm | 16,5 mm | 43,2 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 398 g | Jetzt entdecken |
40485656 | 1 1/4 " | 1 1/4 " | 1 1/4 " | 360 mm | 70 mm | 9,4 mm | 16,5 mm | 45,8 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 504 g | Jetzt entdecken |
40485858 | 1 5/16 " | 1 5/16 " | 1 5/16 " | 450 mm | 74 mm | 9,6 mm | 17 mm | 47 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 617 g | Jetzt entdecken |
40486060 | 1 3/8 " | 1 3/8 " | 1 3/8 " | 460 mm | 80 mm | 10 mm | 18 mm | 49,3 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 796 g | Jetzt entdecken |
40486262 | 1 7/16 " | 1 7/16 " | 1 7/16 " | 461 mm | 80 mm | 10 mm | 18 mm | 51,4 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 760 g | Jetzt entdecken |
40486464 | 1 1/2 " | 1 1/2 " | 1 1/2 " | 480 mm | 87 mm | 11 mm | 19 mm | 53,6 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 950 g | Jetzt entdecken |
40486666 | 1 5/8 " | 1 5/8 " | 1 5/8 " | 480 mm | 88 mm | 11 mm | 19 mm | 58 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 1021 g | Jetzt entdecken |
40486969 | 1 13/16 " | 1 13/16 " | 1 13/16 " | 500 mm | 94,5 mm | 13 mm | 20 mm | 65,3 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 1343 g | Jetzt entdecken |
40487070 | 1 7/8 " | 1 7/8 " | 1 7/8 " | 530 mm | 103 mm | 14 mm | 21 mm | 68,4 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 1640 g | Jetzt entdecken |
40487272 | 2 " | 2 " | 2 " | 530 mm | 103 mm | 14 mm | 21 mm | 74 mm | DIN 3113 Form A | 15 ° | Chrome-Alloy-Steel, verchromt | 1700 g | Jetzt entdecken |

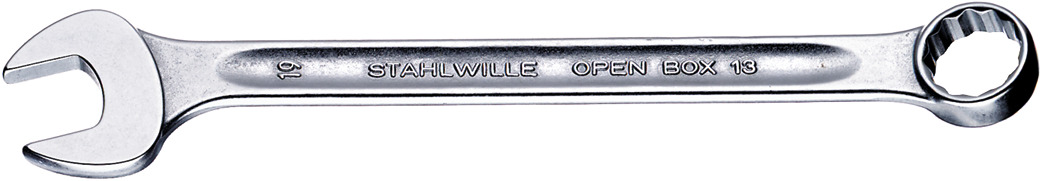

Das Doppel-T-Profil der STAHLWILLE Maul- und Ringschlüsseln verfügt über eine zusätzliche Vertiefung in der Mitte des Werkzeugs. Dadurch wird Material eingespart, das Gewicht des Werkzeugs reduziert und eine sichere Handhabung gewährleistet. Die Schlüssel bieten eine hervorragende Griffigkeit, ermöglichen ermüdungsarmes Arbeiten und lassen sich angenehm und sicher greifen – für eine außerordentliche Anwendersicherheit.
Da auf die Verbindung zwischen Maul und Schaft die größten Kräfte wirken, ist dieser Bereich bei STAHLWILLE verstärkt. Durch die spezielle Konstruktion werden die Belastungszonen stabiler – und die Bruchgefahr somit auf ein Minimum reduziert.
Als einer der wenigen Hersteller bietet STAHLWILLE eine besonders große Vielfalt an metrischen, zölligen, Spline-Drive und TORX®- Schraubenschlüsseln an.
Extrem dünnwandige Ringe ermöglichen das Arbeiten an schwer zugänglichen Stellen. Zudem sind die Ringe höher als genormte Muttern – ein Festklemmen ist ausgeschlossen.
Das AS-Drive®-Profil ermöglicht eine besonders hohe Kraftübertragung, ohne Muttern und Schrauben zu beschädigen. Während die Kraft auf die Flanken der Schrauben wirkt, liegen die Ecken frei und werden so nicht abgerundet. Dank geschmiedetem Doppelsechskant sind die Ringe stärker als jede Schraube.
Besonders niedrige Fertigungstoleranzen mit reproduzierbarer Maßgenauigkeit ermöglichen es, dass ein Schraubenschlüssel dem anderen gleicht. Damit sitzen sowohl Maul als auch Ring immer sicher auf der Schraube und ein möglichst perfekter Kraftschluss ist gegeben.
