96501710

Produkt-Varianten

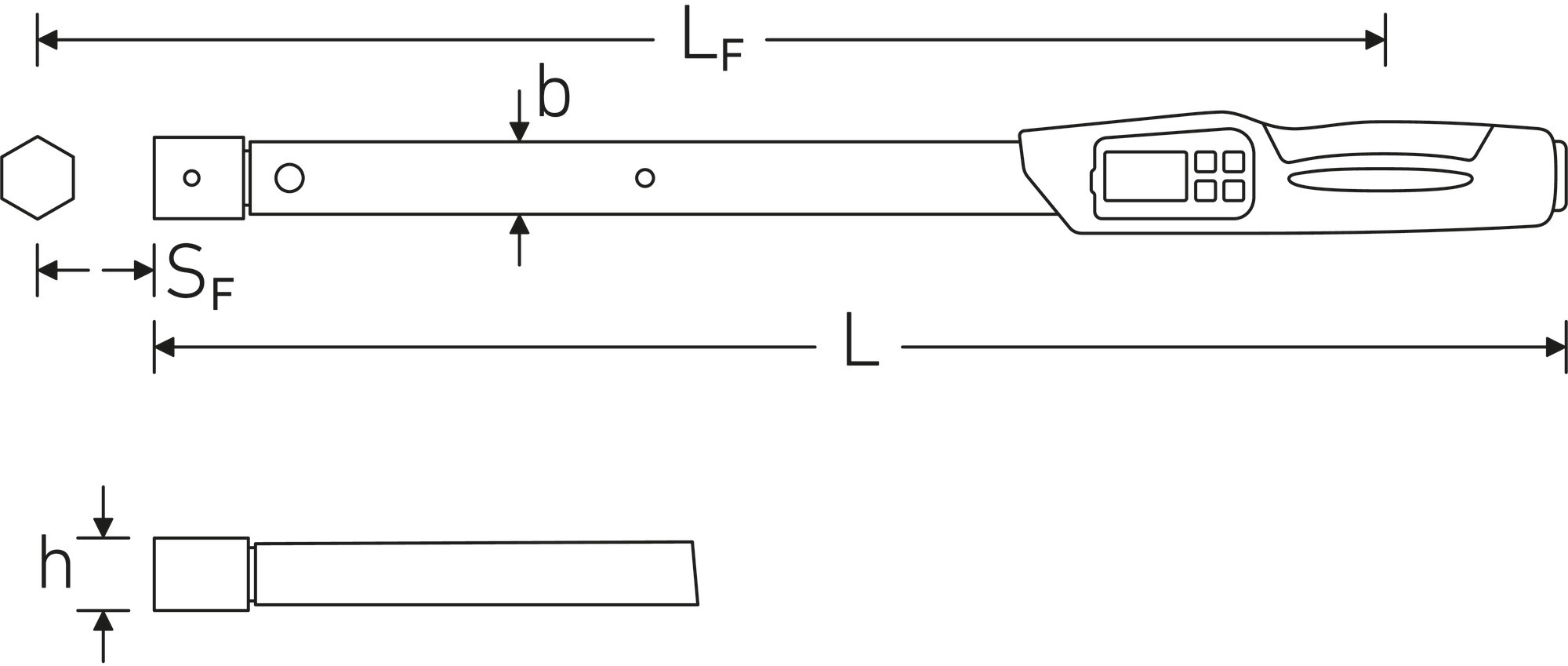

Art.-Nr.	Gr.	Messbereich N·m	Messbereich ft·lb	Messbereich in·lb	MA N·m	Nennwert N·m	Länge mm (L)	Breite mm (b)	Höhe mm (h)	Batterie-Typ	Einstell-Anzeigeaufl. ft·lb	Einstell-Anzeigeaufl. in·lb	Einstell-Anzeigeauflösung N·m	Größe Wkz.-Aufnahme [Innenvierkant]	LF	SF	Gewicht (g)	Gewicht mit Kasten	Maß-Skizze
96501710	10	10-100 N·m	7,4-75 ft·lb	90-900 in·lb	10 N·m	100 N·m	467 mm	28 mm	23 mm	Mignon (AA) 1,5V	0,2/0,1 ft·lb	2/1,0 in·lb	0,2/0,1 N·m	9 x 12 mm	426,5 mm	17,5 mm	1085 g	1510 g
96501720	20	20-200 N·m	15-150 ft·lb	180-1800 in·lb	20 N·m	200 N·m	548 mm	28 mm	23 mm	Mignon (AA) 1,5V	0,5/0,1 ft·lb	5/1,0 in·lb	0,5/0,1 N·m	14 x 18 mm	515 mm	25 mm	1361 g	1896 g	Jetzt entdecken
96501740	40	40-400 N·m	30-300 ft·lb	360-3600 in·lb	40 N·m	400 N·m	688 mm	28 mm	23 mm	Mignon (AA) 1,5V	1,0/0,1 ft·lb	10/1,0 in·lb	1,0/0,1 N·m	14 x 18 mm	655 mm	25 mm	3300 g	5155 g	Jetzt entdecken
96501765	65	65-650 N·m	48-480 ft·lb	580-5800 in·lb	65 N·m	650 N·m	870 mm	30,6 mm	25,6 mm	Mignon (AA) 1,5V	1,0/0,1 ft·lb	10/1,0 in·lb	1,0/0,1 N·m	14 x 18 mm	837 mm	25 mm	3300 g	6000 g	Jetzt entdecken
96501965	II/65	65-650 N·m	48-480 ft·lb	580-5800 in·lb	65 N·m	650 N·m	892 mm	30,6 mm	25,6 mm	Mignon (AA) 1,5V	1,0/0,1 ft·lb	10/1,0 in·lb	1,0/0,1 N·m	22 x 28 mm	889 mm	55 mm	3224 g	7500 g	Jetzt entdecken
96502080	80	80-800 N·m	60-600 ft·lb	720-7200 in·lb	80 N·m	800 N·m	1160 mm	30,6 mm	25,6 mm	Mignon (AA) 1,5V	1,0/1,0 ft·lb	10/1,0 in·lb	1,0/1,0 N·m	22 x 28 mm	1157 mm	55 mm	4577 g	10500 g	Jetzt entdecken
96502100	100	100-1000 N·m	74-750 ft·lb	900-9000 in·lb	100 N·m	1000 N·m	1344 mm	30,6 mm	25,6 mm	Mignon (AA) 1,5V	1,0/1,0 ft·lb	10/1,0 in·lb	1,0/1,0 N·m	22 x 28 mm	1341 mm	55 mm	4995 g	11000 g	Jetzt entdecken

Eigenschaften

patentierte elektromechanische Auslösung
akkustisches und optisches Auslösesignal
Aufnahme für austauschbare Einsteckwerkzeuge
QuickRelease-Sicherheitsverriegelung
schnelle Einstellung über praktische Tastatur
automatisch richtiges Anziehdrehmoment nach Eingabe eines abweichenden Stichmaßes
Überlastungsschutz durch akustisches und optisches Warnsignal
kein unbeabsichtigtes Verstellen durch automatische Tastensperre
Anzeigefunktion auch bei Linksdrehmomenten
Maßeinheiten: N·m, ft·lb, in·lb
verschiedene Toleranzgrenzen je nach Schraubfall einstellbar
optische Bewertung des Schraubfalles durch grüne und rote Anzeige des Displays
zusätzliche Sicherung der Voreinstellungen (Funktionsmodus, Auslöse- bzw. Sollwert, Maßeinheit, Toleranzwert, Speichern, abweichendes Stichmaß) durch PIN-Code
Speicherung von bis zu 7.500 Schraubdaten
USB-Schnittstelle
automatischer Hinweis auf den nächsten Kalibriertermin
Kalibrierung mit der perfectControl® Kalibriereinrichtung Nr. 7794 oder der Kalibrieranlage Nr. 7706
im stabilen Kunststoffkasten (Gr. 40-100 im Stahlblechkasten)
Lieferung mit 2 Mignon-Batterien 1,5 V. Mignon-NiMH-Akkus AA/LR6, 1,2 V, können verwendet werden
2-Komponenten-Griff
Kalibrierschein gemäß DIN EN ISO 6789-2:2017
Anzeigeabweichung ± 2 %, ± 1 digit

Produkt-Highlights

Optimal.

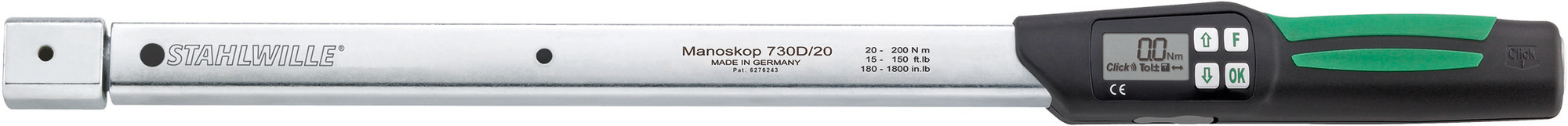

Das MANOSKOP® 730D zeigt das tatsächlich aufgebrachte Drehmoment nach dem Auslösen an. Der Anwender hat dadurch die Möglichkeit, seine Arbeitsweise zu optimieren.

Lesefreundlich.

Das LCD-Display ist gut abzulesen und bewertet den Schraubfall optisch durch farbige Anzeigen. Über die auf vier Tasten reduzierte Tastatur erfolgen alle Einstellungen schnell und einfach.
