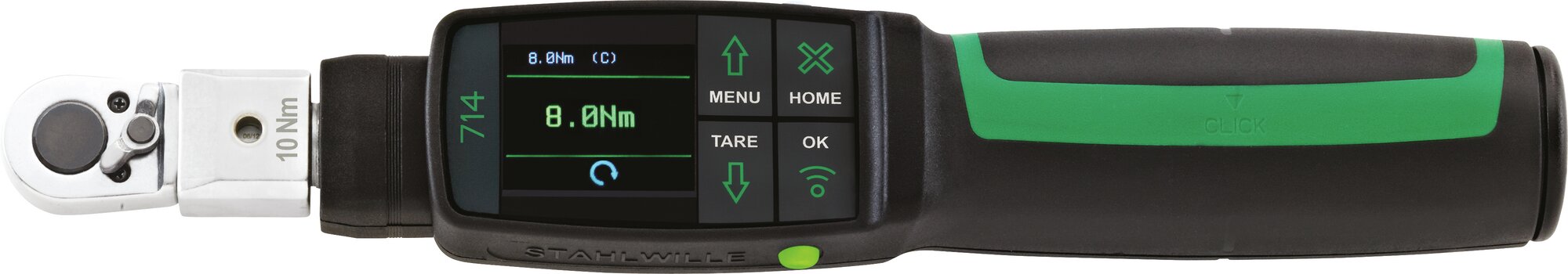

Drehwinkel-Drehmomentschlüssel MANOSKOP®
Drehwinkel-Drehmomentschlüssel MANOSKOP®
714R
- Drehwinkel-Drehmomentschlüssel für Verschraubungen nach dem Anzugsverfahren Drehmoment, Drehwinkel, Drehmoment mit Überwachungsgröße „Drehwinkel“ und Drehwinkel mit Überwachungsgröße „Drehmoment“.
- Elektromechanisch-anzeigend (mit elektronischer Messung) und auslösend (mit gewohntem, mechanischem „Klick“).
- Optische Bewertung des Schraubfalls.
- Einfache Dokumentation der erfassten Messwerte am PC über die USB-Schnittstelle und über optionales Bluetooth Low Energy-Modul.
- Durch die Kombination der patentierten elektromechanischen Auslösung sowie der Anzeige und dem akustischen Feedback bietet der Schlüssel eine maximal optimierte Signalgebung.
Produkt-Varianten
| Art.-Nr. | Gr. | Messbereich N·m | Messbereich ft·lb | Messbereich in·lb | Abtriebsvierkant außen (Zoll) | Länge mm (L) | Breite mm (b) | Höhe mm (h) | Anzahl Zähne | Batterie-Typ | Größe Wkz.-Aufnahme [Innenvierkant] | Gewicht (g) | Gewicht mit Kasten | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 96501001 | 1 | 1-10 N·m | 0,7-7,5 ft·lb | 9-90 in·lb | 1/4 | 269 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 9 x 12 mm | 432 g | 857 g | |
| 96501002 | 2 | 2-20 N·m | 1,5-15 ft·lb | 18-180 in·lb | 1/4 | 269 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 9 x 12 mm | 442 g | 867 g | Jetzt entdecken |
| 96501004 | 4 | 4-40 N·m | 3-30 ft·lb | 36-360 in·lb | 1/4 | 295 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 9 x 12 mm | 482 g | 907 g | Jetzt entdecken |
| 96501006 | 6 | 6-60 N·m | 4,5-45 ft·lb | 54-540 in·lb | 3/8 | 427 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 9 x 12 mm | 965 g | 1390 g | Jetzt entdecken |
| 96501010 | 10 | 10-100 N·m | 7,4-75 ft·lb | 90-900 in·lb | 1/2 | 500 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 9 x 12 mm | 1232 g | 1657 g | Jetzt entdecken |
| 96501020 | 20 | 20-200 N·m | 15-150 ft·lb | 180-1800 in·lb | 1/2 | 594 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 14 x 18 mm | 1663 g | 2198 g | Jetzt entdecken |
| 96501040 | 40 | 40-400 N·m | 30-300 ft·lb | 360-3600 in·lb | 3/4 | 737 mm | 95 mm | 68 mm | 60 | Micro (AAA) 1,5V | 14 x 18 mm | 2275 g | 5665 g | Jetzt entdecken |
| 96501065 | 65 | 65-650 N·m | 48-480 ft·lb | 580-5800 in·lb | 3/4 | 980 mm | 125 mm | 95 mm | 60 | Micro (AAA) 1,5V | 22 x 28 mm | 5137 g | 9000 g | Jetzt entdecken |
| 96501080 | 80 | 80-800 N·m | 60-600 ft·lb | 720-7200 in·lb | 3/4 | 1253 mm | 130 mm | 95 mm | 30 | Micro (AAA) 1,5V | 22 x 28 mm | 6487 g | 12300 g | Jetzt entdecken |
| 96501100 | 100 | 100-1000 N·m | 73-735 ft·lb | 885-8850 in·lb | 3/4 | 1438 mm | 130 mm | 100 mm | 30 | Micro (AAA) 1,5V | 22 x 28 mm | 6905 g | 12500 g | Jetzt entdecken |
Technologien und Leistungsmerkmale
QuickRelease
2-Komponenten-Griff
Werkskalibrierschein (ISO-Kalibrierung)
Eigenschaften
- elektromechanische Auslösung
- akkustisches und optisches Auslösesignal
- mit Umschaltknarre (Gr. 1-4), Feinzahn-Umschaltknarre (Gr. 6-65) oder Einsteckknarre mit Durchsteckvierkant (Gr. 80-100)
- 4 Messmodi (Drehmoment, Drehwinkel, Drehmoment mit Überwachungsgröße „Drehwinkel“, Drehwinkel mit Überwachungsgröße „Drehmoment“)
- hochauflösendes farbiges OLED-Display und seitliche Signalleuchten
- optische Evaluierung des Schraubfalls: Gelbes Licht (Vorwarnschwelle erreicht), grünes Licht (im Zielbereich), rotes Licht (Messwert außerhalb des Toleranzbereichs)
- frei konfigurierbare Menüstruktur
- Bajonettverschluss für Batterie/Akku
- optional: Li-Ionen-Akku Nr. 7195-2 und Ladegerät Nr. 7160
- 3 Funktionsmodi: auslösend (patentierte elektromechanische Auslösung), Peak Hold (anzeigender Betrieb mit Spitzenwertanzeige) und Track (anzeigender Betrieb mit Istwert-Anzeige)
- Micro-USB Schnittstelle für den Datenaustausch
- optionales Bluetooth Low Energy-Modul (5.2)
- QuickRelease-Sicherheitsverriegelung - Wechselsystem für Einsteckwerkzeuge
- Datenspeicherung von bis zu 2.500 Schraubvorgängen inkl. Datum und Zeitstempel
- bis zu 200 Schraubfälle in maximal 25 Ablaufplänen sind programmierbar
- verschiedene Toleranzgrenzen je nach Schraubfall einstellbar
- schnelle und präzise Einstellung über Tastatur
- kein unbeabsichtigtes Verstellen durch passwortgeschützte Tastensperre
- akustisches und optisches Signal warnt vor einer Überlastung des Drehmomentschlüssels sowie einer Zwangsauslösung im Rechtsanzug
- automatischer Hinweis auf den nächsten Kalibriertermin, frei konfigurierbar nach Zeit und/oder Belastungsanzahl
- vollautomatisches Kalibrieren und Justieren mit der perfectControl® Kalibrier- und Justiereinrichtung Nr. 7794-2 (Drehmoment) oder 7794-3 (Drehmoment und Drehwinkel) zur Reduzierung von Fehlereinflussfaktoren
- Maßeinheiten: N·m, ft·lb, in·lb
- automatische Stichmaßkorrektur: Möglichkeit zur Eingabe eines abweichenden Stichmaßes zur Sicherstellung des gewünschten Zielwerts
- nach Entlastung sofort wieder funktionsbereit
- für kontrollierten Rechts- und Linksanzug (Gr. 1-65); für Linksanzüge im Funktionsmodus „auslösend“ muss das Einsteckwerkzeug gedreht werden (Gr. 80-100)
- Drehmoment- und Drehwinkel-Anzeigen gleichzeitig sichtbar
- Messung unabhängig vom Kraftangriffspunkt (für die Gr. 1, 2 und 4)
- sichere Handhabung durch ergonomisch geformten 2-Komponenten-Griff (resistent gegen die gängigsten Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol)
- 3 Zertifikate beigefügt (Drehmoment anzeigend/auslösend gemäß DIN EN ISO 6789-2:2017, Drehwinkel in Anlehnung der VDI/VDE 2648-2)
- im stabilen Kunststoffkasten (Gr. 40-100 im Stahlblechkasten)
- eingetragenes Design, patentiert
- Lieferung mit Software SensoMaster 4, USB-Kabel, 4 Micro-Batterien AAA/LR03, 1,5 V
- Anzeigeauflösung Drehwinkel 0,1°
- Anzeigeabweichung Drehwinkel ±1°, ±1 digit bis 100°, >100° mindestens 1%, ± 1 digit
- Anzeigeauflösung Drehmoment ≤ 60 N·m: 0,01 N·m; > 60 N·m: 0,1 N·m
- Anzeigeabweichung Drehmoment ± 2 %, ± 1 digit
Produkt-Highlights
Drehwinkel- und Drehmomentmessung.
Unsere Drehwinkel-Drehmomentschlüssel ermöglichen es, Verschraubungen nach dem Anzugsverfahren Drehmoment, Drehwinkel, Drehmoment mit Überwachungsgröße „Drehwinkel“ und Drehwinkel mit Überwachungsgröße „Drehmoment“ durchzuführen. Durch diese Funktionsvielfalt wird der Schlüssel den gängigsten Schraubverfahren gerecht.
Elektromechanische Auslösung.
Das patentierte elektromechanische MANOSKOP® 714 misst das anliegende Drehmoment elektronisch. Eine optische Bewertung des Schraubfalls geschieht mittels eines Displays und seitlichen Signalleuchten. Die Auslösung und haptisches Anwenderfeedback erfolgen zusätzlich - anders als bei einem rein elektronischen Drehmomentschlüssel - mechanisch. Ein deutlich spürbarer Stoß und ein ebenso gut hörbares Klicken zeigen das Erreichen des Zielwertes an.
Lückenlose Dokumentation.
Unsere elektromechanischen Drehmomentschlüssel sind dokumentationsfähig. Sie lassen sich mit der SensoMaster-Software einfach konfigurieren und programmieren. Damit können sämtliche Daten für eine bessere Überwachung und Optimierung der Arbeitsprozesse am PC ausgelesen, abgespeichert und weiterverarbeitet werden. Zusätzlich ermöglicht die digitale Messung, neben dem Sollwert das Angeben des tatsächlich aufgebrachten Drehmomentes (Istwert) nach dem Auslösen.
Auch für schwierige Anwendungsbereiche.
Die elektromechanischen Drehmomentschlüssel von STAHLWILLE sind ideal für Anwendungsbereiche geeignet, in denen elektronische Drehmomentschlüssel an die Grenzen ihrer Signalgebung stoßen - etwa beim Arbeiten über Kopf oder wenn das Display nicht abgelesen werden kann. Auch in lauten, lebhaften und sehr hellen Umgebungen, die die Wahrnehmung von Vibrationen oder optischen und akustischen Signalen erschweren, können elektromechanische Drehmomentschlüssel durch das patentierte haptische Feedback das Erreichen des Zielwertes vermitteln.
Mehr Sicherheit.
Mit unseren elektromechanischen Drehmomentschlüsseln werden Fehlbedienungen minimiert. So lassen sich beispielsweise Schraubfälle und Ablaufpläne parametrieren und speichern. Der Drehmomentschlüssel stellt das Auslösemoment für den ausgewählten Schraubfall dann automatisch ein. Auch wird das Auslösemoment exakt digital vorgegeben, sodass Parallaxe-Effekte (Fehler durch einen falschen Ablesewinkel), wie sie bei Verwendung einer mechanischen Skala möglich sind, ausgeschlossen werden.
Auswechselbare Einsteckwerkzeuge.
Du erhältst unser MANOSKOP® 714R inklusive einer Einsteckknarre. Hierbei handelt es sich je nach Größe des Drehmomentschlüssels um eine Umschaltknarre, umschaltbare Feinzahnknarre oder Einsteckknarre mit Durchsteckvierkant. Diese ist nicht fest verbaut und lässt sich für deine individuelle Anwendung durch andere Einsteckwerkzeuge austauschen.
