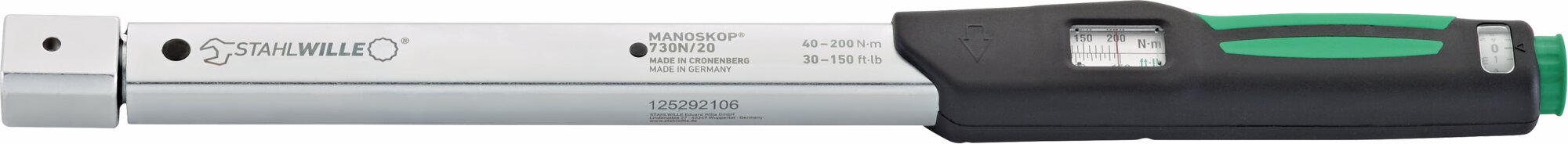

Drehmomentschlüssel Service MANOSKOP®
Drehmomentschlüssel Service MANOSKOP®
730N
Artikel-Nr. 50181020|EAN 4018754139545
Produkt-Varianten

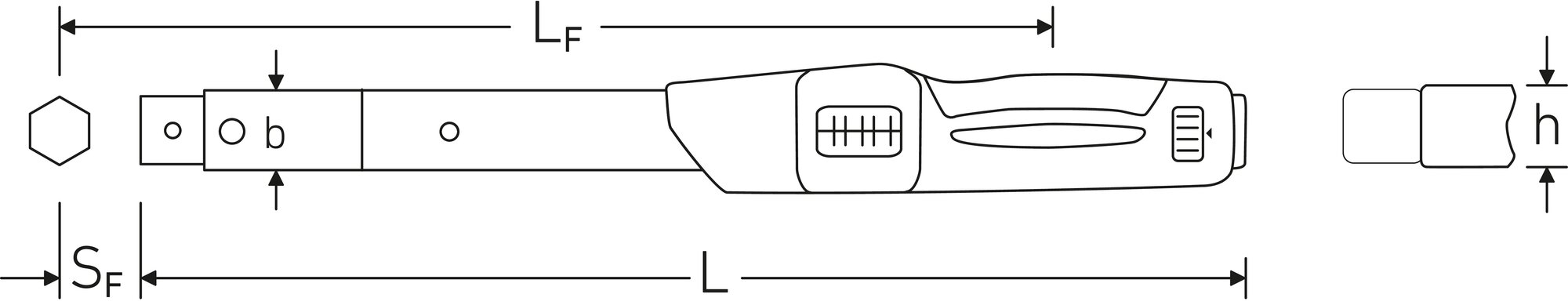

| Art.-Nr. | Gr. | Messbereich N·m | Messbereich ft·lb | MA N·m | Nennwert N·m | Länge mm (L) | Breite mm (b) | Höhe mm (h) | Feinskalenteilung | Größe Wkz.-Aufnahme [Innenvierkant] | LF | SF | Gewicht (g) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50181005 | 5 | 10-50 N·m | 7-37 ft·lb | 10 N·m | 50 N·m | 330 mm | 28 mm | 23 mm | 0,25 N·m | 9 x 12 mm | 280,5 mm | 17,5 mm | 831 g | Jetzt entdecken |
| 50181010 | 10 | 20-100 N·m | 15-75 ft·lb | 20 N·m | 100 N·m | 386 mm | 28 mm | 23 mm | 0,5 N·m | 9 x 12 mm | 336 mm | 17,5 mm | 988 g | Jetzt entdecken |
| 50181012 | 12 | 25-130 N·m | 20-95 ft·lb | 25 N·m | 130 N·m | 421 mm | 28 mm | 23 mm | 0,5 N·m | 14 x 18 mm | 379 mm | 25 mm | 1128 g | Jetzt entdecken |
| 50181020 | 20 | 40-200 N·m | 30-150 ft·lb | 40 N·m | 200 N·m | 467 mm | 28 mm | 23 mm | 1 N·m | 14 x 18 mm | 424,5 mm | 25 mm | 1264 g | |
| 50181040 | 40 | 80-400 N·m | 60-300 ft·lb | 80 N·m | 400 N·m | 607 mm | 28 mm | 23 mm | 2 N·m | 14 x 18 mm | 564,5 mm | 25 mm | 1655 g | Jetzt entdecken |
| 50181065 | 65 | 130-650 N·m | 100-480 ft·lb | 130 N·m | 650 N·m | 890 mm | 30,6 mm | 25,6 mm | 2,5 N·m | 14 x 18 mm | 848 mm | 25 mm | 3231 g | Jetzt entdecken |
| 50181080 | 80 | 160-800 N·m | 120-600 ft·lb | 160 N·m | 800 N·m | 1178 mm | 30,6 mm | 25,6 mm | 5 N·m | 22 x 28 mm | 1167 mm | 55 mm | 4825 g | Jetzt entdecken |
| 50181100 | 100 | 200-1000 N·m | 150-750 ft·lb | 200 N·m | 1000 N·m | 1363 mm | 30,6 mm | 25,6 mm | 5 N·m | 22 x 28 mm | 1352 mm | 55 mm | 5000 g | Jetzt entdecken |
| 50181365 | II/65 | 130-650 N·m | 100-480 ft·lb | 130 N·m | 650 N·m | 911 mm | 30,6 mm | 25,6 mm | 2,5 N·m | 22 x 28 mm | 900 mm | 55 mm | 3504 g | Jetzt entdecken |
Technologien und Leistungsmerkmale
Werkskalibrierschein (ISO-Kalibrierung)
Unsere Drehmomentwerkzeuge, Messwertaufnehmer und Prüfgeräte sind mit einem Werkskalibrierschein nach DIN EN ISO 6789-2 und in Anlehnung an DKD-R 10-8 für die Rückführung der Messmittel ausgestattet.
Verschleißarmes Biegestabsystem
Unser Drehmomentschlüssel ist mit einem verschleißarmen Auslösesystem mit Biegestab ausgestattet. Im Gegensatz zu herkömmlichen Drehmomentschlüsseln mit Spiralfedern ist der Biegestab im unbelasteten Zustand nicht vorgespannt, wodurch kein Zurückstellen der Feder auf „0“ erforderlich ist.
QuickRelease
Die QuickRelease-Sicherheitsverriegelung verhindert ungewolltes Lösen von Einsteckwerkzeugen. Diese rasten sicher ein und werden für einen schnellen Werkzeugwechsel erst auf Knopfdruck wieder freigegeben.
2-Komponenten-Griff
Unser 2-Komponenten-Griff ist rutschfest und ergonomisch geformt. Er ist resistent gegen die gängigsten Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol. Die Pfeilmarkierung auf dem Griff verdeutlicht die Betätigungsrichtung.
Eigenschaften
- auslösend mit Doppel-Stopp-Signal
- kein Rücksetzen auf „0“ erforderlich
- das Messelement wird nur beim Anziehvorgang belastet
- mit Aufnahme für austauschbare Einsteckwerkzeuge
- mit QuickRelease-Sicherheitsverriegelung
- Doppelskala N·m/ft·lb
- Auslösemechanismus unempfindlich gegenüber Weiter- und Gegenbelastung (max. bis zur Messbereichsgrenze des Drehmomentschlüssels)
- Linksanzug durch das Umdrehen der Einsteckwerkzeuge
- Kalibrierung mit der perfectControl® Kalibriereinrichtung Nr. 7791, 7794 oder der Kalibrieranlage Nr. 7706
- einfache Justierung von außen über zwei Justierschrauben ohne Demontage
- Lieferung in Textiltasche (ab Gr. 65)
- mit 2-Komponenten-Griff
- Kalibrierschein gemäß DIN EN ISO 6789-2:2017
- Anzeigeabweichung ± 3 %
Produkt-Highlights
Justieren ohne Demontage.
Die mechanischen STAHLWILLE Drehmomentschlüssel verfügen über zwei Einstellpunkte für den oberen und unteren Wert, was eine einfache Justierung von außen ermöglicht, ohne dass eine Demontage des Werkzeugs erforderlich ist.
Auslösendes Doppel-Stopp-Signal.
Das MANOSKOP® liefert bei Erreichen des Einstellwerts ein deutlich spürbares Doppel-Stopp-Signal.
Klare Feineinstellung.
Die benutzerfreundliche und gut ablesbare Doppelskala in N·m/ft·lb ermöglicht eine präzise und einfache Einstellung des Drehmoments für eine zuverlässige und genaue Anwendung.
