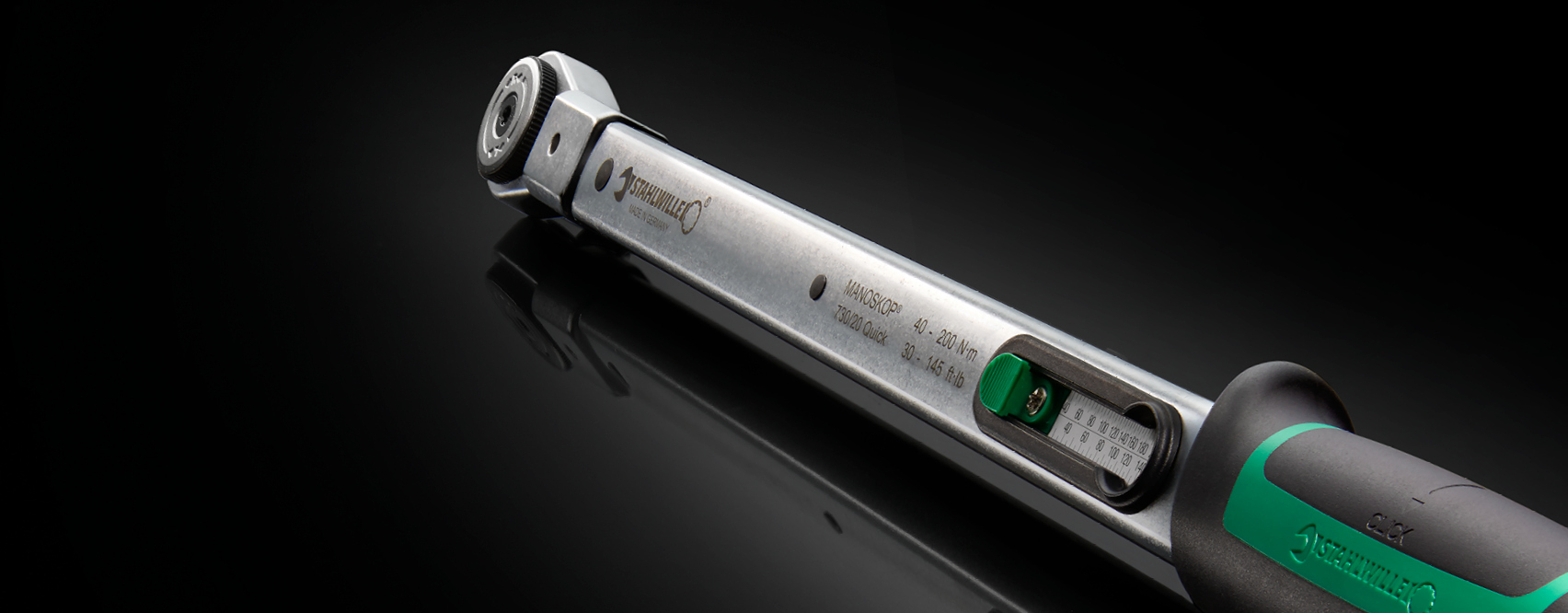

Drehmomentschlüssel Service MANOSKOP® (in·lb)


Produktvideo


Produkt-Varianten

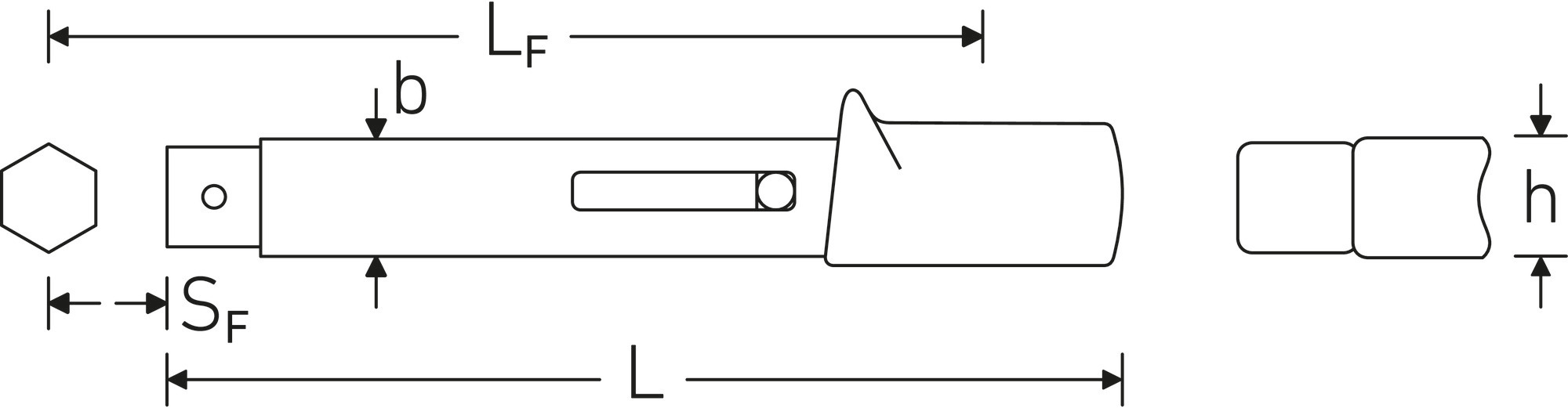

Art.-Nr.Gr.ModellMessbereich in·lbLänge mm (L)Breite mm (b)Höhe mm (h)Größe Wkz.-Aufnahme [Innenvierkant]LFSFGewicht (g)Skaleneinteilung in·lb
50584001a/2-1730a Quick17,5-87,5 in·lb179 mm27,5 mm23,6 mm9 x 12 mm157,2 mm17,5 mm315 g2,5 in·lb
50584002a/2730a Quick30-175 in·lb179 mm27,5 mm23,6 mm9 x 12 mm157,2 mm17,5 mm315 g5 in·lb
Jetzt entdecken
50584004a/4730a Quick70-350 in·lb223 mm27,5 mm23,6 mm9 x 12 mm200,8 mm17,5 mm395 g10 in·lb
Jetzt entdecken

Technologien und Leistungsmerkmale

QuickRelease

Die QuickRelease-Sicherheitsverriegelung verhindert ungewolltes Lösen von Einsteckwerkzeugen. Diese rasten sicher ein und werden für einen schnellen Werkzeugwechsel erst auf Knopfdruck wieder freigegeben.

Tool Control System

Das intelligente Sicherheitseinlagen-Baukastensystem schützt und organisiert das Werkzeug in Werkzeugkoffern, Werkstattwagen und Werkbänken. Zweifarbige Schaumflächen dienen der schnellen Überprüfung der Vollständigkeit.

Werkskalibrierschein (ISO-Kalibrierung)

Unsere Drehmomentwerkzeuge, Messwertaufnehmer und Prüfgeräte sind mit einem Werkskalibrierschein nach DIN EN ISO 6789-2 und in Anlehnung an DKD-R 10-8 für die Rückführung der Messmittel ausgestattet.

Verschleißarmes Biegestabsystem

Unser Drehmomentschlüssel ist mit einem verschleißarmen Auslösesystem mit Biegestab ausgestattet. Im Gegensatz zu herkömmlichen Drehmomentschlüsseln mit Spiralfedern ist der Biegestab im unbelasteten Zustand nicht vorgespannt, wodurch kein Zurückstellen der Feder auf „0“ erforderlich ist.

2-Komponenten-Griff

Unser 2-Komponenten-Griff ist rutschfest und ergonomisch geformt. Er ist resistent gegen die gängigsten Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol. Die Pfeilmarkierung auf dem Griff verdeutlicht die Betätigungsrichtung.

Eigenschaften

    • auslösend mit Doppel-Stopp-Signal
    • kein Rücksetzen auf „0“ erforderlich
    • das Messelement wird nur beim Anziehvorgang belastet
    • mit Aufnahme für austauschbare Einsteckwerkzeuge
    • abrutschsicheres Verstellelement mit Daumenmulde für schnelles Einstellen des Drehmoments
    • Linksanzug durch das Umdrehen der Einsteckwerkzeuge
    • Auslösemechanismus unempfindlich gegenüber Weiter- und Gegenbelastung (max. bis zur Messbereichsgrenze des Drehmomentschlüssels)
    • Kalibrierung mit der perfectControl® Kalibriereinrichtung Nr. 7791, Nr. 7794 oder der Kalibrieranlage Nr. 7706
    • einfache Justierung von außen über 2 Justierschrauben ohne Demontage
    • mit 2-Komponenten-Griff
    • Kalibrierschein gemäß DIN EN ISO 6789-2:2017
    • Anzeigeabweichung ± 4 %

Produkt-Highlights

Blitzschnelle Einstellung.

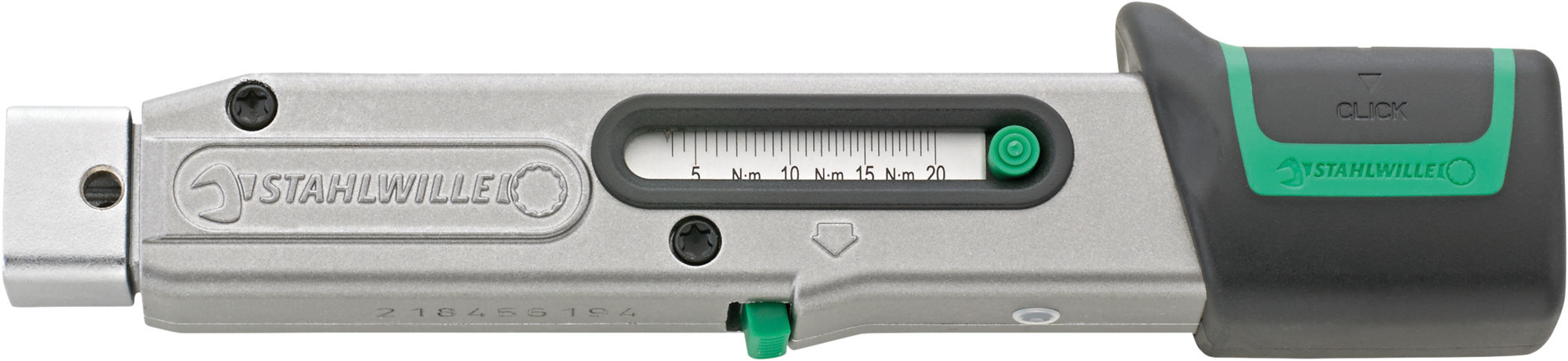

Die einfache und schnelle Einstellung des Drehmoments erfolgt durch ein leicht zu betätigendes Klemmhebel im Griff. Die Skala lässt sich mit einem ergonomisch geformten, abrutschsicheren Verstellelement mit Daumenmulde schnell und sicher verschieben.

Justieren ohne Demontage.

Die mechanischen STAHLWILLE Drehmomentschlüssel verfügen über zwei Einstellpunkte für den oberen und unteren Wert, was eine einfache Justierung von außen ermöglicht, ohne dass eine Demontage des Werkzeugs erforderlich ist.

Downloads

Bedienungsanleitung: 91979888-ba-manoskop-721-730quick-de-en-fr-es-it-jp.pdf
PDF | 2.31 MB
Kurzanleitung: 91974010-ka-skalenfenster-730quick-en.pdf
PDF | 0.26 MB
Kurzanleitung: 91979888-ka-730quick-en.pdf
PDF | 0.40 MB
Produktdatenblatt: STAHLWILLE_50584001_730A-2-1 QUICK_de.pdf
PDF | 0.59 MB
In unserem Kundenportal bieten wir weitere Informationen und Downloads.
