Drehmomentschlüssel Standard MANOSKOP®
Drehmomentschlüssel Standard MANOSKOP®
721 Quick
Artikel-Nr. 50204005|EAN 4018754268917
- Made in Germany - auslösender STAHLWILLE Drehmomentschlüssel, Länge 352 mm, mit Kalibrierzertifikat (DIN EN ISO 6789-2:2017), 50204005.
- Patentiertes, verschleißarmes Auslösesystem mit Biegestab.
- Blitzschnelle und präzise Einstellung des Drehmoments.
- Eine Weiterbelastung nach dem Auslösen oder eine Belastung entgegen der Funktionsrichtung verursachen keine Beschädigung des Drehmomentschlüssels.
Produkt-Varianten

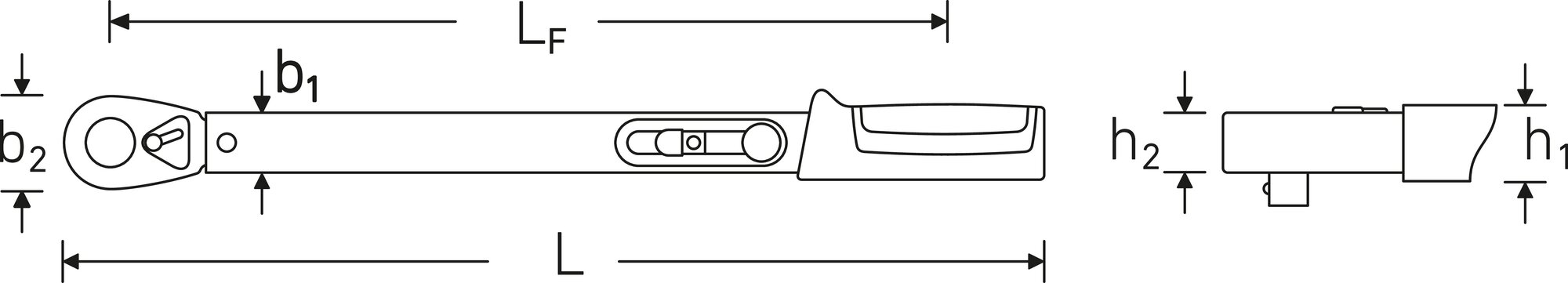

| Art.-Nr. | Modell | Gr. | Messbereich N·m | Messbereich ft·lb | MA N·m | Nennwert N·m | Skaleneinteilung N·m | Skaleneinteilung ft·lb | Abtriebsvierkant außen (Zoll) | Länge mm (L) | b1 | b2 | Höhe mm (h1) | Höhe mm (h2) | Anzahl Zähne | LF | Gewicht (g) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50204005 | 721 Quick | 5 | 6-50 N·m | 5-36 ft·lb | 6 N·m | 50 N·m | 2 N·m | 1 ft·lb | 3/8 | 352 mm | 28 mm | 27,5 mm | 23 mm | 14,5 mm | 30 | 293 mm | 880 g | |
| 50204015 | 721 Quick | 15 | 30-150 N·m | 25-110 ft·lb | 30 N·m | 150 N·m | 5 N·m | 5 ft·lb | 1/2 | 452 mm | 28 mm | 41 mm | 23 mm | 18 mm | 36 | 387 mm | 1282 g | Jetzt entdecken |
| 50204020 | 721 Quick | 20 | 40-200 N·m | 30-145 ft·lb | 40 N·m | 200 N·m | 5 N·m | 5 ft·lb | 1/2 | 483 mm | 28 mm | 41 mm | 23 mm | 18 mm | 36 | 418 mm | 1349 g | Jetzt entdecken |
| 50204030 | 721 Quick | 30 | 60-300 N·m | 50-220 ft·lb | 60 N·m | 300 N·m | 10 N·m | 10 ft·lb | 1/2 | 553 mm | 28 mm | 44 mm | 23 mm | 27,5 mm | 36 | 486 mm | 1646 g | Jetzt entdecken |
Technologien und Leistungsmerkmale
Verschleißarmes Biegestabsystem
Unser Drehmomentschlüssel ist mit einem verschleißarmen Auslösesystem mit Biegestab ausgestattet. Im Gegensatz zu herkömmlichen Drehmomentschlüsseln mit Spiralfedern ist der Biegestab im unbelasteten Zustand nicht vorgespannt, wodurch kein Zurückstellen der Feder auf „0“ erforderlich ist.
2-Komponenten-Griff
Unser 2-Komponenten-Griff ist rutschfest und ergonomisch geformt. Er ist resistent gegen die gängigsten Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol. Die Pfeilmarkierung auf dem Griff verdeutlicht die Betätigungsrichtung.
DIN EN ISO 6789-2
Unsere Drehmomentschlüssel und -schraubendreher werden gemäß DIN EN ISO 6789-2 fachgerecht kalibriert und mit einem entsprechenden Kalibrierschein ausgeliefert. Die Drehmoment-/Drehwinkelschraubenschlüssel kalibrieren wir zusätzlich in Anlehnung an VDI 2648-2. So stellen wir die Genauigkeit und Rückführbarkeit unserer Werkzeuge sicher.
Eigenschaften
- auslösend mit Doppel-Stopp-Signal
- kein Rücksetzen auf „0“ erforderlich
- das Messelement wird nur beim Anziehvorgang belastet
- Blitzeinstellung durch leicht zu betätigenden Klemmhebel im Griff
- abrutschsicheres Verstellelement mit Daumenmulde für schnelles Einstellen des Drehmoments
- Doppelskala N·m/ft·lb
- Auslösemechanismus unempfindlich gegenüber Weiter- und Gegenbelastung (max. bis zur Messbereichsgrenze des Drehmomentschlüssels)
- optimal kalibrieren mit den perfectControl® Kalibrieranlagen Nr. 7794 oder den Kalibrieranlagen Nr. 7706, 7791
- einfache Justierung von außen über 2 Justierschrauben ohne Demontage
- für den kontrollierten Rechtsanzug
- mit 2-Komponenten-Griff
- Kalibrierschein gemäß DIN EN ISO 6789-2:2017
- Anzeigeabweichung ± 4 %
Produkt-Highlights
Blitzschnelle Einstellung.
Die einfache und schnelle Einstellung des Drehmoments erfolgt durch ein leicht zu betätigendes Klemmhebel im Griff. Die Skala lässt sich mit einem ergonomisch geformten, abrutschsicheren Verstellelement mit Daumenmulde schnell und sicher verschieben.
Justieren ohne Demontage.
Die mechanischen STAHLWILLE Drehmomentschlüssel verfügen über 2 Einstellpunkte für den oberen und unteren Wert, was eine einfache Justierung von außen ermöglicht, ohne dass eine Demontage des Werkzeugs erforderlich ist.
In unserem Kundenportal bieten wir weitere Informationen und Downloads.
Zubehör-Artikel.
