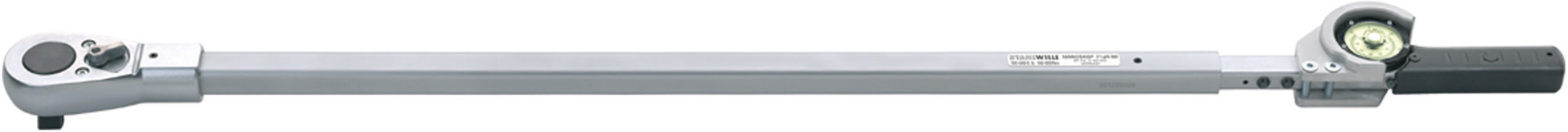

Drehmomentschlüssel MANOSKOP®


Produkt-Varianten

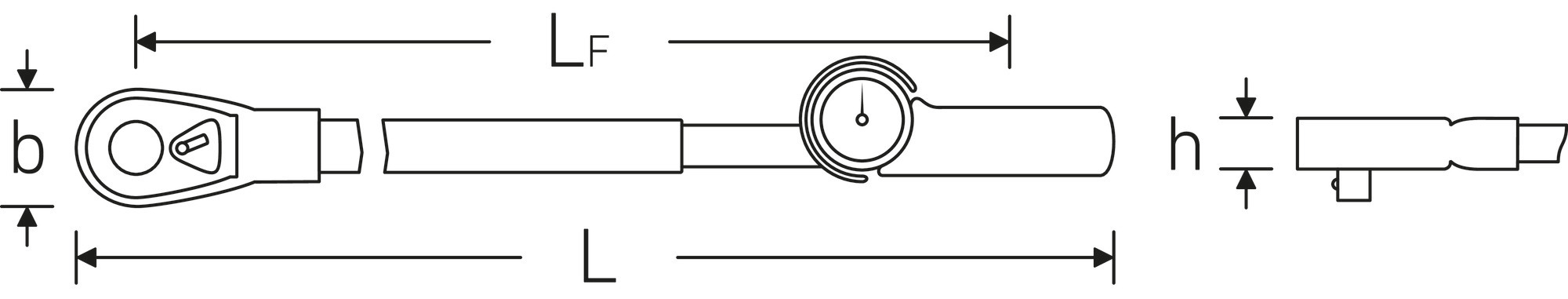

Art.-Nr.ModellMessbereich N·mMessbereich ft·lbAbtriebsvierkant außen (Zoll)Länge mm (L)Breite mm (b)Höhe mm (h)LFGewicht (g)Skaleneinteilung N·mSkaleneinteilung ft·lb
5045008071aR/80160-800 N·m100-600 ft·lb3/41152 mm70 mm30 mm1060 mm4900 g10 N·m10 ft·lb

Technologien und Leistungsmerkmale

Werkskalibrierschein (ISO-Kalibrierung)

Unsere Drehmomentwerkzeuge, Messwertaufnehmer und Prüfgeräte sind mit einem Werkskalibrierschein nach DIN EN ISO 6789-2:2017 und in Anlehnung an DKD-R 10-8 für die Rückführung der Messmittel ausgestattet.

Eigenschaften

    • anzeigend
    • Schleppzeigermessuhr
    • mit fest eingebauter Knarre
    • 36 Zähne
    • für den kontrollierten Rechtsanzug
    • Doppelskala N·m/ft·lb
    • Skalenblatt aus nachleuchtender, hellgelber Spezialfolie für deutliches Erkennen der Anzeige auch bei schlechten Sichtverhältnissen
    • Sicherung der Messuhr durch zusätzlichen Schutzring
    • Griff mit integrierter Kraftausgleichmechanik
    • optimal kalibrieren mit den perfectControl® Kalibrieranlagen Nr. 7794 oder den Kalibrieranlagen Nr. 7706, 7791
    • einfache Justierung über 2 Justierschrauben ohne Demontage von außen
    • Lieferung in Textiltasche
    • Kalibrierschein gemäß DIN EN ISO 6789‑2:2017
    • Anzeigeabweichung ± 4 %

Produkt-Highlights

Justieren ohne Demontage.

Die mechanischen STAHLWILLE Drehmomentschlüssel verfügen über 2 Einstellpunkte für den oberen und unteren Wert, was eine einfache Justierung von außen ermöglicht, ohne dass eine Demontage des Werkzeugs erforderlich ist.
