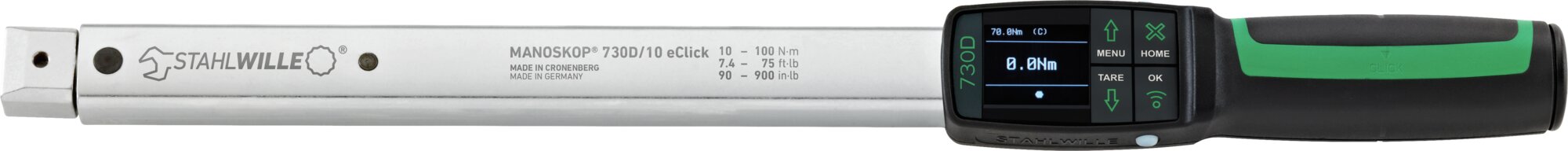

Elektromechanische momentsleutels MANOSKOP®

730D/10 eClick

Artikel-Nr. 96501410|EAN 4018754365685

Met gepatenteerde eClick-technologie (elektromechanische klik): nauwkeurige elektronische meting van het aanhaalmoment in combinatie met de beproefde mechanische 'klik'.
Onmiddellijke en duidelijke beoordeling van de boutverbinding volgens het verkeerslichtprincipe – zodat het risico van onjuiste boutverbindingen wordt verkleind.
Intuïtief en snel in het gebruik, inclusief directe instelling van de gewenste waarde in slechts enkele stappen.
Documentatie van max. 2500 boutverbindingen voor volledige traceerbaarheid binnen het kader van kwaliteitsborging. Gegevens kunnen zowel via een bekabelde als via een draadloze verbinding worden overgedragen.
Flexibele verlengingen mogelijk, aangezien de meetmethode voor draaiingshoek indien nodig kan worden geactiveerd.

Produkt-Varianten

Artikelnr.	Model	Mt.	Afmetingen gereedschapshouder [binnenzeskant]	Meetbereik N·m	Meetbereik ft·lb	Meetbereik in·lb	Lengte mm (L)	Breedte mm (b)	Hoogte mm (h)	Soort batterij	Resolutie display instellen N·m	Resolutie instelindicator ft·lb	Resolutie display in·lb instellen	LF	SF	Gewicht (g)	Gewicht met doos	Maß-Skizze
96501401	730D/1 eClick	1	9 x 12 mm	1-10 N·m	0,7-7,5 ft·lb	9-90 in·lb	226 mm	28 mm	23 mm	Micro (AAA) 1,5V	0,1/0,01 N·m	0,1/0,01 ft·lb	0,1/0,1 in·lb	188 mm	17,5 mm	370 g	795 g	Jetzt entdecken
96501402	730D/2 eClick	2	9 x 12 mm	2-20 N·m	1,5-15 ft·lb	18-180 in·lb	226 mm	28 mm	23 mm	Micro (AAA) 1,5V	0,1/0,01 N·m	0,1/0,01 ft·lb	0,1/0,1 in·lb	188 mm	17,5 mm	380 g	805 g	Jetzt entdecken
96501404	730D/4 eClick	4	9 x 12 mm	4-40 N·m	3-30 ft·lb	36-360 in·lb	252 mm	28 mm	23 mm	Micro (AAA) 1,5V	0,1/0,01 N·m	0,1/0,01 ft·lb	0,1/0,1 in·lb	214 mm	17,5 mm	420 g	845 g	Jetzt entdecken
96501406	730D/6 eClick	6	9 x 12 mm	6-60 N·m	4,5-45 ft·lb	54-540 in·lb	393 mm	28 mm	23 mm	Micro (AAA) 1,5V	0,1/0,01 N·m	0,1/0,01 ft·lb	0,1/0,1 in·lb	355 mm	17,5 mm	810 g	1235 g	Jetzt entdecken
96501410	730D/10 eClick	10	9 x 12 mm	10-100 N·m	7,4-75 ft·lb	90-900 in·lb	466 mm	28 mm	23 mm	Micro (AAA) 1,5V	0,2/0,1 N·m	0,2/0,01 ft·lb	1/0,1 in·lb	428 mm	17,5 mm	1085 g	1655 g
96501420	730D/20 eClick	20	14 x 18 mm	20-200 N·m	15-150 ft·lb	180-1800 in·lb	547 mm	28 mm	23 mm	Micro (AAA) 1,5V	0,5/0,1 N·m	0,5/0,1 ft·lb	5/1,0 in·lb	516 mm	25 mm	1361 g	1896 g	Jetzt entdecken
96501440	730D/40 eClick	40	14 x 18 mm	40-400 N·m	30-300 ft·lb	360-3600 in·lb	687 mm	28 mm	23 mm	Micro (AAA) 1,5V	1,0/0,1 N·m	1,0/0,1 ft·lb	10/1,0 in·lb	656 mm	25 mm	1765 g	5155 g	Jetzt entdecken
96501465	730D/65 eClick	65	22 x 28 mm	65-650 N·m	48-480 ft·lb	580-5800 in·lb	890 mm	30,6 mm	25,6 mm	Micro (AAA) 1,5V	1,0/0,1 N·m	1,0/0,1 ft·lb	10/1,0 in·lb	890 mm	55 mm	3222 g	7000 g	Jetzt entdecken
96501480	730D/80 eClick	80	22 x 28 mm	80-800 N·m	60-600 ft·lb	720-7200 in·lb	1158 mm	30,6 mm	25,6 mm	Micro (AAA) 1,5V	1,0/0,1 N·m	1,0/0,1 ft·lb	10/1,0 in·lb	1158 mm	55 mm	4572 g	10400 g	Jetzt entdecken
96501500	730D/100 eClick	100	22 x 28 mm	100-1000 N·m	74-750 ft·lb	900-9000 in·lb	1343 mm	30,6 mm	25,6 mm	Micro (AAA) 1,5V	1,0/0,1 N·m	1,0/0,1 ft·lb	10/1,0 in·lb	1343 mm	55 mm	4990 g	10500 g	Jetzt entdecken

Eigenschaften

eClick - elektromechanische klik
akoestisch, voelbaar en optisch signaal
met inwendig vierkant voor verwisselbare insteekgereedschappen
meting van het aanhaalmoment, meting van de draaiingshoek kan als optie worden geactiveerd
OLED-kleurendisplay met hoge resolutie en signaallampjes aan de zijkant
optische beoordeling van de boutverbinding: geel licht (voorwaarschuwingsdrempel bereikt), groen licht (binnen tolerantiebereik), rood licht (meting buiten tolerantiebereik)
vrij configureerbare menustructuur
snelle afstelling en directe instelling van de gewenste waarde
batterijvakdeksel/batterijpack met bajonetsluiting
optioneel: li-ion-batterij nr. 7195-2 en oplader nr. 7160
3 functiemodi: klikkend (gepatenteerd elektromechanisch kliksysteem), peak hold (aanwijzingsmodus met weergave van de piekwaarde) en track (aanwijzingsmodus met weergave van de werkelijke waarde)
micro-USB-interface voor datacommunicatie
optionele Bluetooth Low Energy-module (5.2) of WLAN module
QuickRelease-veiligheidsvergrendeling - wisselsysteem voor insteekgereedschap
gegevensopslag voor max. 2.500 boutverbindingen, inclusief datum en tijdstempel
verschillende tolerantiegrenzen instelbaar afhankelijk van het type boutverbinding
snelle en precieze instelling via het toetsenbord
geen onbedoelde instellingen dankzij toetsenbordvergrendeling met wachtwoordbeveiliging
akoestisch en optisch signaal waarschuwt bij overbelasting van de momentsleutel en bij geforceerde klik in rechtsommodus
automatische aanduiding van de volgende kalibratiedatum, door de gebruiker configureerbaar op basis van tijdsinterval en/of aantal aanhalingen
volautomatische kalibratie en instelling met het perfectControl® kalibratie- en instelsysteem nr. 7794-2 (aanhaalmoment) of 7794-3 (aanhaalmoment en draaiingshoek) voor het verminderen van foutgevoelige factoren
Meeteenheden: N·m, ft·lb, in·lb
automatische correctie van de steekmaat: optie om een afwijkende steekmaat in te voeren om ervoor te zorgen dat de vereiste aanhaalwaarde wordt bereikt
direct na ontlasting weer klaar voor gebruik
voor linksom aanhalen in de functiemodus 'klikkend' moet het insteekgereedschap worden omgedraaid
aanhaalmoment en draaiingshoek tegelijkertijd zichtbaar
meting onafhankelijk van het krachtoverdrachtspunt (bij grootten 1, 2 en 4)
veilig gebruik door de ergonomisch gevormde 2-componenten-greep (bestand tegen de meest gangbare oliën, vetten, brandstoffen, remvloeistoffen en Skydrol)
inclusief 2 certificaten (aanhaalmoment klikkend conform DIN EN ISO 6789-2:2017, draaiingshoek conform VDI/VDE 2648-2)
in stevige kunststoffen kist (grootten 40-100 in metalen kist)
geregistreerd ontwerp, gepatenteerd
geleverd met SensoMaster software, USB-kabel, 4 micro-batterijen AAA/LR03, 1,5 V
weergaveresolutie aanhaalmoment ≤ 60 N·m: 0,01 Nm; > 60 N·m: 0,1 Nm
nauwkeurigheid aanhaalmoment ±2%, ±1 cijfer
weergaveresolutie draaiingshoek 0,1° (na upgrade)
nauwkeurigheid draaiingshoek ±1°, ±1 cijfer tot 100°, > 100° minstens 1%, ±1 cijfer (na upgrade)

Produkt-Highlights

Perfecte introductie.

De MANOSKOP® 730D eClick is de perfecte introductie in de wereld van digitale momentsleutels. Hij biedt alle essentiële functies voor een betrouwbaar proces bij het aanhalen van bouten – in een bewust doelgericht en eenvoudig ontwerp. De bediening van het gereedschap spreekt vrijwel voor zich. Alle benodigde informatie voor de volgende bout die moet worden aangehaald, wordt via gemakkelijk bereikbare knoppen en het display rechtstreeks op het gereedschap ingevoerd.

e-Click-technologie.

De MANOSKOP® 730D eClick combineert het beste van twee werelden: de digitale nauwkeurigheid van moderne elektronica en de vertrouwde, mechanische feedback bij elk gebruik. Het actuele aanhaalmoment wordt gedurende het volledige schroefproces digitaal en in real time weergegeven. Zodra de streefwaarde is bereikt, geeft de momentsleutel niet alleen een visueel signaal, maar ook een duidelijk hoorbare en voelbare klik.

Extra betrouwbaarheid.

Dankzij het oleddisplay kan de gebruiker het ingestelde aanhaalmoment vanuit elke hoek aflezen, zonder fouten door het parallax-effect. Als er verschillende insteekgereedschappen worden gebruikt, berekent de geïntegreerde correctie van de verlengingslengte automatisch de juiste instelwaarde als een andere verlengingslengte wordt ingevoerd. Hierdoor worden rekenfouten voorkomen. De momentsleutel compenseert bovendien automatisch onjuiste greepstanden dankzij de automatische compensatie van het krachtopnamepunt.

Uitgebreide documentatie.

De MANOSKOP® 730D eClick is geschikt voor documentatiedoeleinden. De momentsleutel slaat de gegevens voor maximaal 2500 schroefprocessen op, inclusief datum- en tijdstempel. De gegevens kunnen worden uitgelezen, opgeslagen en verwerkt met de SensoMaster-software. Hierdoor kan de kwaliteit van boutverbindingen te allen tijde worden bijgehouden en zorgt dit voor sterk bewijs in geval van klachten of eventuele schadeclaims.

Ook geschikt voor moeilijke toepassingsgebieden.

De elektromechanische eClick-momentsleutels van STAHLWILLE zijn perfect voor toepassingen waarbij zuiver elektronische momentsleutels tot aan hun signaalgrenzen worden gebracht, zoals bij bovenhandse werkzaamheden of als het display niet afleesbaar is. Zelfs in lawaaierige, drukke en zeer lichte omgevingen die het lastig kunnen maken om trillingen of optische en akoestische signalen waar te nemen, geven eClick-momentsleutels de gebruiker aan dat de streefwaarde is bereikt. Dit doen ze door gebruik te maken van gepatenteerde voelbare feedback.

Toekomstbestendige oplossing.

Als de vereisten veranderen, kan de meetmethode op basis van de draaiingshoek indien nodig worden geactiveerd. Dit breidt het toepassingsgebied van de 730D eClick uit – zonder dat in aanvullende gereedschappen hoeft te worden geïnvesteerd.
