52110092

Núm. art.	Longitud mm (L)	Anchura mm (b)	Altura mm (h)	Rango N·m	Longitud funcional (LF) máx. mm	para el transductor	Peso	Ancho del perfil
52110092	1668,5 mm	722 mm	323 mm		1390 mm	tño. 20; 100; 300	55700 g	270 mm

Núm. art.

Longitud mm (L)

Anchura mm (b)

Altura mm (h)

Rango N·m

Longitud funcional (LF) máx. mm

para el transductor

Peso

Ancho del perfil

52110092

1668,5 mm

722 mm

323 mm

1390 mm

tño. 20; 100; 300

55700 g

270 mm

Eigenschaften

medición sin desplazar el punto de aplicación de la fuerza

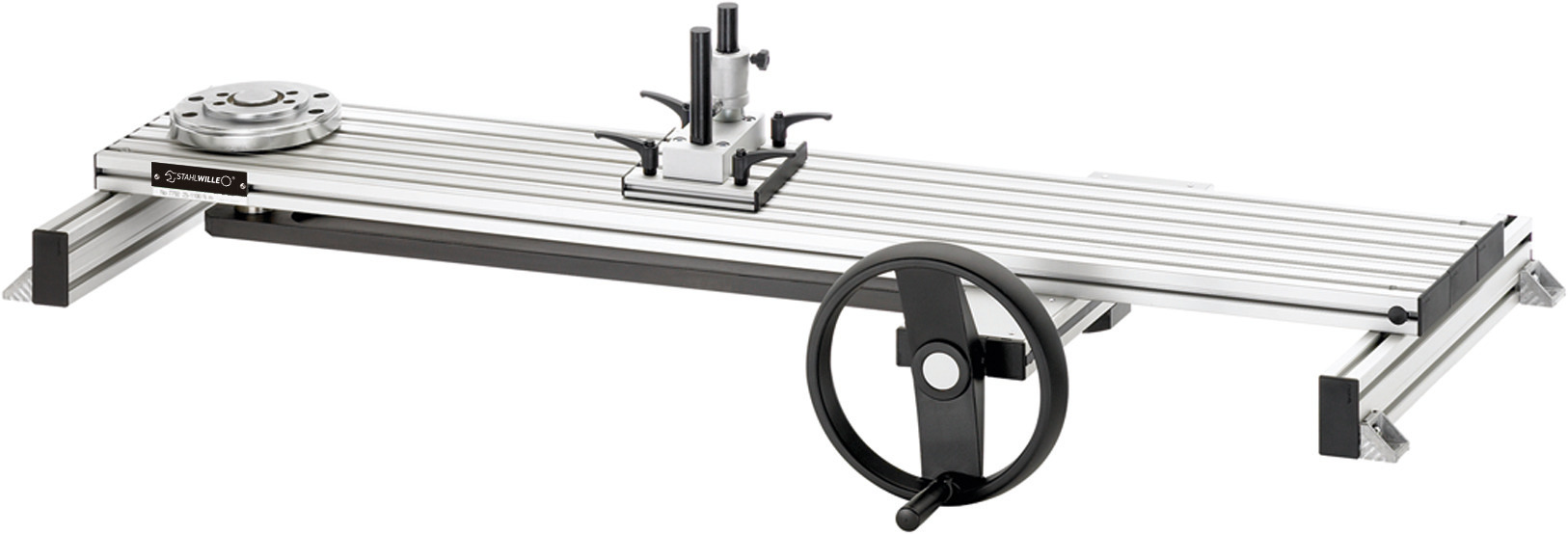

mediante un sistema especial de transmisión de la fuerza, el dispositivo de disparo núm. 7791 evita un desplazamiento del punto de aplicación de la fuerza durante el proceso de calibración
la palanca situada debajo de la guía de control se mueve de forma lineal con un husillo accionado por el volante manual
el movimiento lineal se transforma en movimiento giratorio que actúa sobre el sensor de medición
la llave dinamométrica permanece durante todo el proceso de calibrado en posición constante
de esta forma se evitan errores de medición debidos a un desplazamiento del punto de aplicación de la fuerza
mediante un casquillo de bola de baja fricción se orienta automáticamente la llave en posición horizontal
un casquillo de bola adicional proporciona un asiento sin fricción de la llave dinamométrica
la reducción de las fuerzas transversales sobre el sensor de valores medidos y de la fricción en el asiento de la llave dinamométrica alcanzadas de tal modo, contribuye a reducir los errores de medición

Dispositivos mecánicos de accionamiento hasta 1000 N·m
