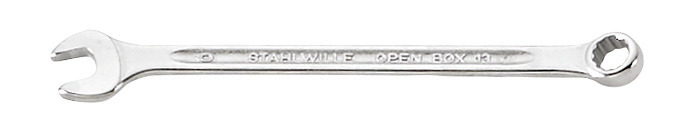

Combination spanner


Combination spanner

OPEN BOX 13

Artikel-Nr. 40080606|EAN 4018754018710
  • High-quality combination spanner in metric sizes.
  • For easy tightening and loosening of hex screws.
  • The ring side that is offset by 15° makes it easy to work on flat surfaces.
  • The slim, thin-walled rings are ideal for working in areas that are difficult to access.
  • The distinctive STAHLWILLE rounded finish gives the combination spanner good grip and a pleasant feel for safe working, even with oily hands.

Produktvideo


Produkt-Varianten

Art. no.ModelSpanner width 1 [mm]Spanner width 2 [mm]Length mm (L)Width mm (b)a1a2Drive profiledtWeight
40080606OPEN BOX 136 mm6 mm105 mm15.5 mm3,6 mm6 mmbi-hex AS-Drive®9,9 mm15 mm15 g
40080707OPEN BOX 137 mm7 mm110 mm15.5 mm3,9 mm6 mmbi-hex AS-Drive®9,9 mm20 mm10 g
Jetzt entdecken
40080808OPEN BOX 138 mm8 mm115 mm18 mm4,2 mm7 mmbi-hex AS-Drive®12,4 mm21 mm21 g
Jetzt entdecken
40080909OPEN BOX 139 mm9 mm120 mm21 mm4,5 mm7 mmbi-hex AS-Drive®13,4 mm10 mm27 g
Jetzt entdecken
40081010OPEN BOX 1310 mm10 mm125 mm23 mm4,8 mm7 mmbi-hex AS-Drive®14,8 mm10 mm35 g
Jetzt entdecken
40081111OPEN BOX 1311 mm11 mm135 mm26 mm4,8 mm8 mmbi-hex AS-Drive®16,4 mm10 mm43 g
Jetzt entdecken
40081212OPEN BOX 1312 mm12 mm140 mm28 mm5,3 mm8,5 mmbi-hex AS-Drive®17,8 mm10 mm46 g
Jetzt entdecken
40081313OPEN BOX 1313 mm13 mm160 mm30 mm5,3 mm8,5 mmbi-hex AS-Drive®19,1 mm10 mm57 g
Jetzt entdecken
40081414OPEN BOX 1314 mm14 mm165 mm32 mm5,3 mm8,5 mmbi-hex AS-Drive®20,6 mm10 mm68 g
Jetzt entdecken
40081515OPEN BOX 1315 mm15 mm170 mm35 mm5,3 mm8,5 mmbi-hex AS-Drive®21,9 mm10 mm80 g
Jetzt entdecken
40081616OPEN BOX 1316 mm16 mm180 mm37 mm5,8 mm10 mmbi-hex AS-Drive®23,2 mm10 mm89 g
Jetzt entdecken
40081717OPEN BOX 1317 mm17 mm190 mm38 mm5,8 mm10 mmbi-hex AS-Drive®24,6 mm10 mm100 g
Jetzt entdecken
40081818OPEN BOX 1318 mm18 mm200 mm40 mm6,7 mm11,5 mmbi-hex AS-Drive®26 mm10 mm126 g
Jetzt entdecken
40081919OPEN BOX 1319 mm19 mm230 mm42 mm6,7 mm11,5 mmbi-hex AS-Drive®27,5 mm10 mm140 g
Jetzt entdecken
40082020OPEN BOX 1320 mm20 mm230 mm45 mm7 mm13 mmbi-hex AS-Drive®29 mm10 mm176 g
Jetzt entdecken
40082121OPEN BOX 1321 mm21 mm260 mm47 mm7,3 mm13 mmbi-hex AS-Drive®30,3 mm10 mm216 g
Jetzt entdecken
40082222OPEN BOX 1322 mm22 mm260 mm49 mm7,3 mm13 mmbi-hex AS-Drive®31,8 mm10 mm220 g
Jetzt entdecken
40082323OPEN BOX 1323 mm23 mm280 mm53 mm7,8 mm14 mmbi-hex AS-Drive®33,5 mm5 mm251 g
Jetzt entdecken
40082424OPEN BOX 1324 mm24 mm280 mm53 mm7,8 mm14 mmbi-hex AS-Drive®34,9 mm5 mm254 g
Jetzt entdecken
40082525OPEN BOX 1325 mm25 mm300 mm55 mm8,4 mm14,5 mmbi-hex AS-Drive®36,3 mm5 mm281 g
Jetzt entdecken
40082626OPEN BOX 1326 mm26 mm300 mm57.5 mm8,4 mm14,5 mmbi-hex AS-Drive®37,8 mm5 mm325 g
Jetzt entdecken
40082727OPEN BOX 1327 mm27 mm300 mm60 mm8,4 mm14,5 mmbi-hex AS-Drive®39,2 mm5 mm335 g
Jetzt entdecken
40082828OPEN BOX 1328 mm28 mm320 mm62 mm8,4 mm14,5 mmbi-hex AS-Drive®40,6 mm5 mm368 g
Jetzt entdecken
40082929OPEN BOX 1329 mm29 mm330 mm64 mm8,9 mm16 mmbi-hex AS-Drive®41,9 mm5 mm385 g
Jetzt entdecken
40083030OPEN BOX 1330 mm30 mm330 mm66 mm8,9 mm16 mmbi-hex AS-Drive®43,2 mm5 mm404 g
Jetzt entdecken
40083232OPEN BOX 1332 mm32 mm360 mm70 mm9,4 mm16,5 mmbi-hex AS-Drive®45,8 mm5 mm484 g
Jetzt entdecken
40083434OPEN BOX 1334 mm34 mm450 mm75 mm9,4 mm17 mmbi-hex AS-Drive®48 mm1 mm683 g
Jetzt entdecken
40083636OPEN BOX 1336 mm36 mm460 mm80 mm10 mm18 mmbi-hex AS-Drive®50,8 mm1 mm780 g
Jetzt entdecken
40083838OPEN BOX 1338 mm38 mm480 mm87 mm11 mm19 mmbi-hex AS-Drive®53,6 mm1 mm915 g
Jetzt entdecken
40084141OPEN BOX 1341 mm41 mm480 mm88 mm11 mm19 mmbi-hex AS-Drive®57,8 mm1 mm1020 g
Jetzt entdecken
40084646OPEN BOX 1346 mm46 mm500 mm94.5 mm13 mm20 mmbi-hex AS-Drive®65,2 mm1 mm1330 g
Jetzt entdecken
40085050OPEN BOX 1350 mm50 mm530 mm103 mm14 mm21 mmbi-hex AS-Drive®73 mm1 mm1600 g
Jetzt entdecken
40085500OPEN BOX 135.5 mm5.5 mm100 mm14.8 mm3,5 mm5,8 mmbi-hex AS-Drive®9,2 mm13 mm15 g
Jetzt entdecken
40085555OPEN BOX 1355 mm55 mm560 mm114 mm15 mm22 mmbi-hex AS-Drive®81 mm1 mm2065 g
Jetzt entdecken
40086060OPEN BOX 1360 mm60 mm590 mm125 mm16 mm24 mmbi-hex AS-Drive®89,8 mm1 mm2725 g
Jetzt entdecken

Technologien und Leistungsmerkmale

Double-T profile

Our combination and ring spanners have an additional recess in the middle of the tool. Similar to the principle of a double T-beam, this provides a tremendous load capacity and maximum strength whilst reducing weight.

Offset Shaft Design

Our spanners are specially designed with additional reinforcement in the load zones where the greatest amount of force is transmitted - namely where the jaw meets the shank - in order to prevent deformation.

Anti-Slip-Drive

The special AS-Drive profile makes high force transmission to the flats of screws and bolts possible without damaging them. This also prevents stripping of the screw head.

Thin-walled rings

The thin wall diameter of our rings makes it easier to work in confined spaces. The ring sides are taller than standard nuts, which prevents jamming.

Eigenschaften

    • metric sizes
    • jaw position 15°
    • ring with double hex
    • ring side offset 15°
    • AS-Drive® profile prevents damage to fasteners
    • reinforced connection between jaw and shaft
    • durable, slim and lightweight design
    • high bending strength due to double T-profile
    • STAHLWILLE rounded finish provides a non-slip, pleasant feel
    • drop-forged, hardened and cooled in an oil bath
    • Chrome Alloy Steel, chrome-plated
    • DIN 3113 Form A/ISO 7738 Form A

Produkt-Highlights

Angled and offset.

The 15° angled jaw opening is the guarantee of exact positioning on the screw for optimum force transmission. The offset side of the ring makes it easier to work on flat surfaces.

Excellent workmanship.

The spanner is made from high-quality forged Chrome Alloy Steel, making it extremely robust and durable, even during continuous use. It also has a corrosion-resistant chrome-plated finish.

Non-slip surface

STAHLWILLE spanners have a high-quality surface finish with good grip, making it possible to work safely and efficiently, even with greasy hands. The non-slip property improves control during handling.

A solution for every situation.

Our combination spanners are available in different versions (metric, imperial, long, with Spline-Drive profile) and as sets in textile bags, roll-up tool pouches or TCS inlays.

Optimum power transmission.

Every spanner guarantees consistently excellent quality due to minimal manufacturing tolerances and highly reproducible precision. The jaws and ring always sit firmly on the screw, thus ensuring optimal power transmission.
