STAHLWILLE Eduard Wille GmbH & Co. KG

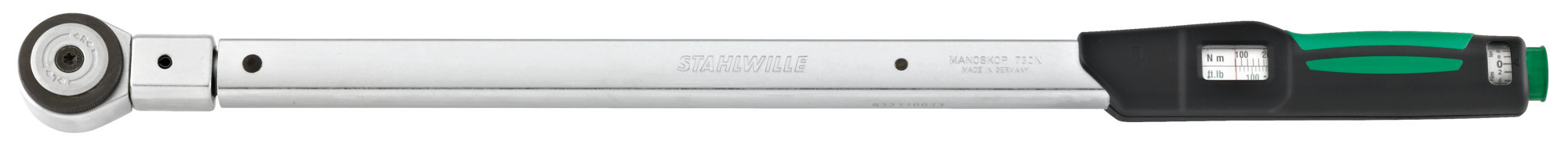

Drehmomentschlüssel Service MANOSKOP® mit fest eingebauter Feinzahnknarre

Torque wrench service MANOSKOP® with fine-tooth ratchet

Service MANOSKOP® torque wrenches w.permanently installed fine-tooth ratchet

Die mechanischen Drehmomentschlüssel von STAHLWILLE zeichnen sich durch ein verschleißarmes Auslösesystem mit Biegestab aus. Im Gegensatz zu herkömmlichen Drehmomentschlüsseln mit Spiralfedern ist der Biegestab im unbelasteten Zustand nicht vorgespannt, wodurch kein Zurückstellen der Feder auf „0“ erforderlich ist.

Verschleißarmes Biegestabsystem.

Die mechanischen STAHLWILLE Drehmomentschlüssel verfügen über zwei Einstellpunkte für den oberen und unteren Wert, was eine einfache Justierung von außen ermöglicht, ohne dass eine Demontage des Werkzeugs erforderlich ist. Die erneute Isolationsprüfung entfällt hierdurch ebenfalls.

Justieren ohne Demontage.

Eine lesefreundliche Doppelskala für N·m und ft·lb bzw. in·lb erleichtert die klare Zuordnung der Feineinstellung.

Klare Feineinstellung.

Das MANOSKOP® liefert bei Erreichen des Einstellwerts ein deutlich spürbares Doppel-Stopp-Signal.


Auslösendes Doppel-Stopp-Signal.

Mechanical torque wrenches from STAHLWILLE have a wear-resistant trigger system with a ¢exible rod. In contrast to conventional torque wrenches with spiral springs, the
STAHLWILLE system eliminates one key work step: once the fastener has been tightened, it is not necessary to reset the wrench to »0«.

Flexible rod principle.

Quick adjustment from outside, no disassembly of the torque wrench required, with two adjustment points for the maximum & minimum values.

Simple.

Easy-to-read dual scale with colour differentiation between the N·m and ft.lb
scales to simplify fine setting.

Clear view.

When the target torque is reached, MANOSKOP® 730N provides a noticeable tactile dual stop signal.

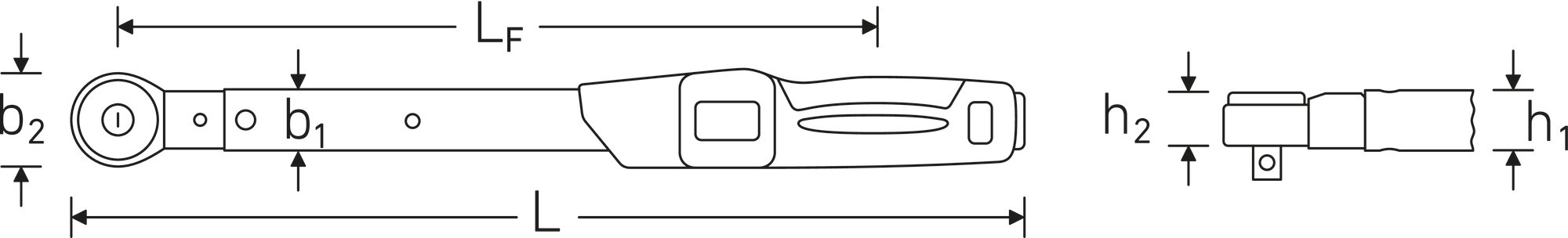

Art. no.	Size	Measuring range N·m	Measuring range ft·lb	Scale division [E1]	Scale division [E2]	External square drive (inch)	Length mm (L)	Width mm (b)	b1	b2	Height mm (h)	Height mm (h1)	Height mm (h2)	Fine scale division	LF	Weight	Weight with box	Maß-Skizze
96502140	40 FK	80-400 N·m	60-300 ft·lb	20 N·m	10 ft·lb	3/4	657 mm	92 mm	28 mm	50 mm	70 mm	23 mm	31,5 mm	2 N·m	564,5 mm	2122 g	2657 g
96502265	65 FK-HD	130-650 N·m	100-480 ft·lb	50 N·m	20 ft·lb	3/4	944 mm	85 mm	30,6 mm	58 mm	70 mm	25,6 mm	36 mm	2,5 N·m	848 mm	3698 g	6188 g	Jetzt entdecken
96503105	5 FK	10-50 N·m	7-37 ft·lb	5 N·m	1 ft·lb	3/8	364 mm	90 mm	28 mm	33 mm	75 mm	23 mm	24 mm	0,25 N·m	280,5 mm	973 g	1763 g	Jetzt entdecken
96503110	10 FK	20-100 N·m	15-75 ft·lb	10 N·m	2,5 ft·lb	1/2	420 mm	95 mm	28 mm	33 mm	70 mm	23 mm	24 mm	0,5 N·m	336,5 mm	1146 g	1934 g	Jetzt entdecken
96503120	20 FK	40-200 N·m	30-150 ft·lb	10 N·m	5 ft·lb	1/2	513,5 mm	95 mm	28 mm	43 mm	70 mm	23 mm	26 mm	1 N·m	425 mm	1583 g	2370 g	Jetzt entdecken

Torque wrench service MANOSKOP® with fine-tooth ratchet

Torque wrench service MANOSKOP® with fine-tooth ratchet

730NR/40 FK

Produkt-Varianten

Eigenschaften

Produkt-Highlights

Flexible rod principle.

Simple.

Clear view.

Clicking.
