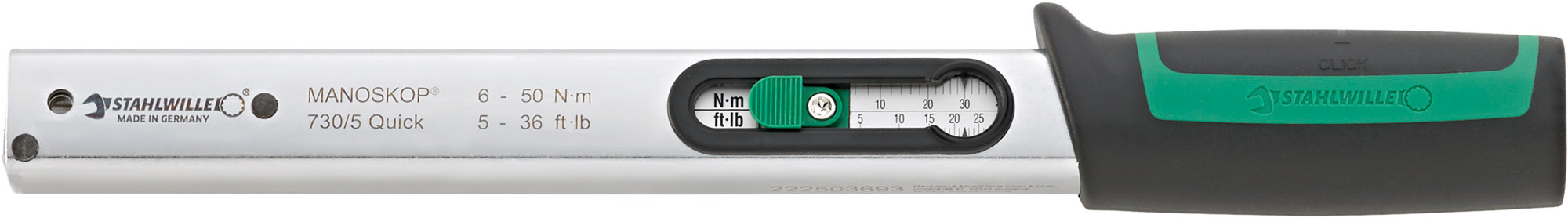

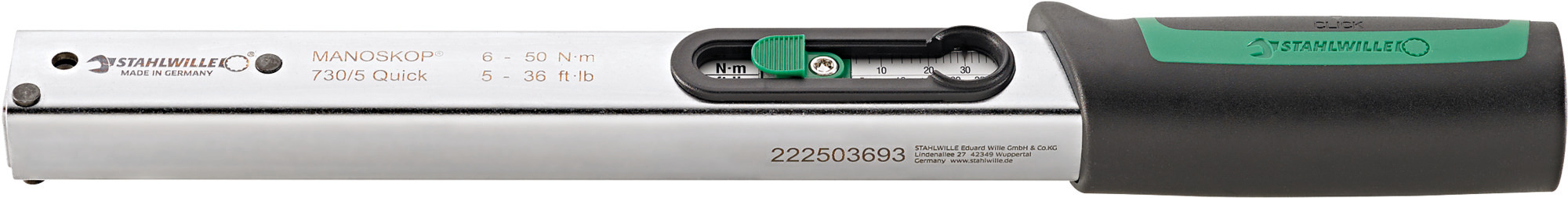

730 Quick
Artikel-Nr. 50184005|EAN 4018754268856
- Robuster, wartungsarmer mechanischer Drehmomentschlüssel für den kontrollierten Schraubanzug.
- Das Auslösen erfolgt mit einem deutlichen haptischen und akustischen Klick-Signal.
- Blitzeinstellung des Drehmoments durch den leicht zu betätigenden Klemmhebel im Griff.
- Dank eines langlebigen, verschleißarmes Auslösesystems mit Biegestab ist ein Rücksetzen auf „0“ nicht erforderlich.
- Schnelles Justieren von außen ohne Demontage möglich.
Produktvideo
Produkt-Varianten

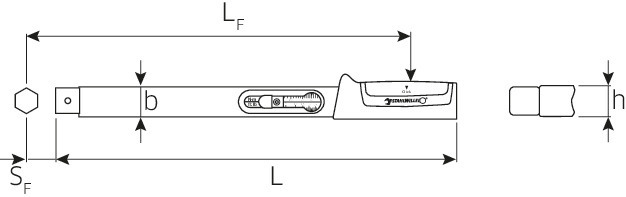

| Art.-Nr. | Gr. | Modell | Messbereich N·m | Messbereich ft·lb | Länge mm (L) | Breite mm (b) | Höhe mm (h) | Größe Wkz.-Aufnahme [Innenvierkant] | LF | SF | Gewicht (g) | Skaleneinteilung N·m | Skaleneinteilung ft·lb | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50184005 | 5 | 730 Quick | 6-50 N·m | 5-36 ft·lb | 315 mm | 28 mm | 23 mm | 9 x 12 mm | 288 mm | 17,5 mm | 780 g | 2 N·m | 1 ft·lb | |
| 50184010 | 10 | 730 Quick | 20-100 N·m | 15-72,5 ft·lb | 370 mm | 28 mm | 23 mm | 9 x 12 mm | 343 mm | 17,5 mm | 936 g | 2,5 N·m | 2,5 ft·lb | Jetzt entdecken |
| 50184012 | 12 | 730 Quick | 25-130 N·m | 20-95 ft·lb | 410 mm | 28 mm | 23 mm | 14 x 18 mm | 390 mm | 25 mm | 1074 g | 2,5 N·m | 2,5 ft·lb | Jetzt entdecken |
| 50184020 | 20 | 730 Quick | 40-200 N·m | 30-145 ft·lb | 455 mm | 28 mm | 23 mm | 14 x 18 mm | 435 mm | 25 mm | 1310 g | 5 N·m | 5 ft·lb | Jetzt entdecken |
| 50184030 | 30 | 730 Quick | 60-300 N·m | 50-220 ft·lb | 520 mm | 28 mm | 23 mm | 14 x 18 mm | 500 mm | 25 mm | 1400 g | 10 N·m | 10 ft·lb | Jetzt entdecken |
| 50184040 | 40 | 730 Quick | 80-400 N·m | 60-300 ft·lb | 590 mm | 28 mm | 23 mm | 14 x 18 mm | 570 mm | 25 mm | 1540 g | 10 N·m | 10 ft·lb | Jetzt entdecken |
| 50184065 | 65 | 730 Quick | 130-650 N·m | 100-480 ft·lb | 875 mm | 30,6 mm | 25,6 mm | 14 x 18 mm | 855 mm | 25 mm | 3192 g | 20 N·m | 20 ft·lb | Jetzt entdecken |
| 50184565 | II/65 | 730 Quick | 130-650 N·m | 100-480 ft·lb | 897 mm | 30,6 mm | 25,6 mm | 22 x 28 mm | 907 mm | 55 mm | 4104 g | 20 N·m | 20 ft·lb | Jetzt entdecken |
Technologien und Leistungsmerkmale
QuickRelease
Die QuickRelease-Sicherheitsverriegelung verhindert ungewolltes Lösen von Einsteckwerkzeugen. Diese rasten sicher ein und werden für einen schnellen Werkzeugwechsel erst auf Knopfdruck wieder freigegeben.
Werkskalibrierschein (ISO-Kalibrierung)
Unsere Drehmomentwerkzeuge, Messwertaufnehmer und Prüfgeräte sind mit einem Werkskalibrierschein nach DIN EN ISO 6789-2:2017 und in Anlehnung an DKD-R 10-8 für die Rückführung der Messmittel ausgestattet.
Verschleißarmes Biegestabsystem
Unser Drehmomentschlüssel ist mit einem verschleißarmen Auslösesystem mit Biegestab ausgestattet. Im Gegensatz zu herkömmlichen Drehmomentschlüsseln mit Spiralfedern ist der Biegestab im unbelasteten Zustand nicht vorgespannt, wodurch kein Zurückstellen der Feder auf „0“ erforderlich ist.
2-Komponenten-Griff
Unser 2-Komponenten-Griff ist rutschfest und ergonomisch geformt. Er ist resistent gegen die gängigsten Öle, Fette, Kraftstoffe, Bremsflüssigkeiten und Skydrol. Die Pfeilmarkierung auf dem Griff verdeutlicht die Betätigungsrichtung.
Eigenschaften
- auslösend mit Doppel-Stopp-Signal
- kein Rücksetzen auf „0“ erforderlich
- das Messelement wird nur beim Anziehvorgang belastet
- mit Aufnahme für austauschbare Einsteckwerkzeuge
- mit QuickRelease-Sicherheitsverriegelung
- abrutschsicheres Verstellelement mit Daumenmulde für schnelles Einstellen des Drehmoments
- pfeilförmige Zeiger
- Doppelskala N·m/ft·lb
- auf Anfrage auch nur als N·m Version ohne Doppelskala erhältlich
- Linksanzug durch das Umdrehen der Einsteckwerkzeuge
- Auslösemechanismus unempfindlich gegenüber Weiter- und Gegenbelastung (max. bis zur Messbereichsgrenze des Drehmomentschlüssels)
- Kalibrierung mit der perfectControl® Kalibriereinrichtung Nr. 7791, 7794 oder der Kalibrieranlage Nr. 7706
- einfache Justierung von außen über 2 Justierschrauben ohne Demontage
- mit 2-Komponenten-Griff
- Kalibrierschein gemäß DIN EN ISO 6789-2:2017
- Anzeigeabweichung: ±4 %
Produkt-Highlights
Blitzschnelle Einstellung.
Die einfache und schnelle Einstellung des Drehmoments erfolgt durch ein leicht zu betätigendes Klemmhebel im Griff. Die Skala lässt sich mit einem ergonomisch geformten, abrutschsicheren Verstellelement mit Daumenmulde schnell und sicher verschieben.
Justieren ohne Demontage.
Die mechanischen STAHLWILLE Drehmomentschlüssel verfügen über zwei Einstellpunkte für den oberen und unteren Wert, was eine einfache Justierung von außen ermöglicht, ohne dass eine Demontage des Werkzeugs erforderlich ist.
Geschützte Mechanik.
Die Mechanik des Drehmomentschlüssels liegt im Inneren, geschützt vor Schmutz und Verunreinigungen, was ihn besonders widerstandsfähig gegen Abnutzung macht.
