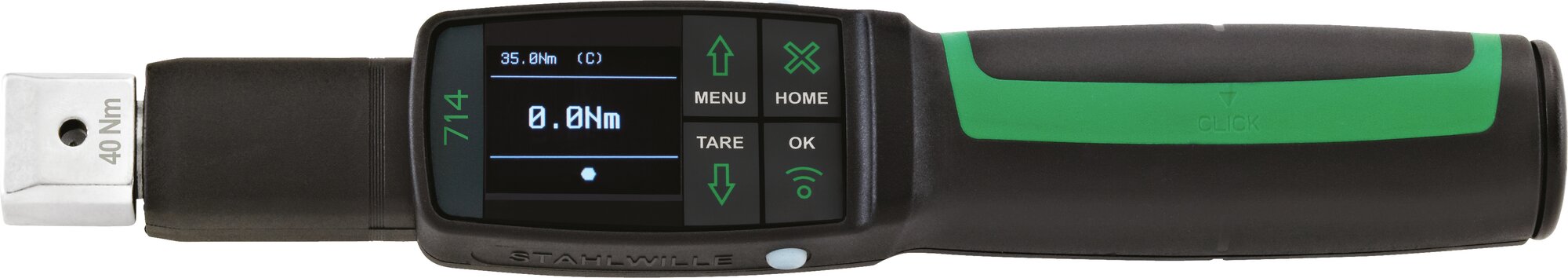

Vridvinkel-och momentnycklar MANOSKOP®
Vridvinkel-och momentnycklar MANOSKOP®
714
Artikel-Nr. 96500904|EAN 4018754222803
- An angle and torque wrench for bolted joints in accordance with the torque, angle of rotation, torque with "angle of rotation" monitoring variable and angle of rotation with "torque" monitoring variable tightening method.
- Electromechanically displaying (with electronic measurement) and triggering (with the familiar mechanical “click”).
- Visual evaluation of the bolted joint.
- Simple documentation of the recorded measurements on the PC via the USB interface and via an optional Bluetooth Low Energy module.
- Thanks to the combination of the patented electromechanical triggering and the display and acoustic feedback, the wrench provides signalling with maximum optimisation.
Produkt-Varianten
| Art. no. | Stl. | Mätområde N·m | Mätområde ft·lb | Mätområde in·lb | Längd mm (L) | Bredd mm (b) | Höjd mm (h) | Batteritype | Storlek sexkantshylsa [invändig fyrkant] | LF | SF | Vikt (g) | Vikt med eske | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 96500100 | 100 | 100-1000 N·m | 74-750 ft·lb | 900-9000 in·lb | 1343 mm | 30.6 mm | 25,6 mm | Micro (AAA) 1,5V | 22 x 28 mm | 1343 mm | 55 mm | 4990 g | 10500 g | Jetzt entdecken |
| 96500901 | 1 | 1-10 N·m | 0,7-7,5 ft·lb | 9-90 in·lb | 226 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 188 mm | 17,5 mm | 370 g | 795 g | Jetzt entdecken |
| 96500902 | 2 | 2-20 N·m | 1,5-15 ft·lb | 18-180 in·lb | 226 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 188 mm | 17,5 mm | 380 g | 805 g | Jetzt entdecken |
| 96500904 | 4 | 4-40 N·m | 3-30 ft·lb | 36-360 in·lb | 252 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 214 mm | 17,5 mm | 420 g | 845 g | |
| 96500906 | 6 | 6-60 N·m | 4,5-45 ft·lb | 54-540 in·lb | 393 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 355 mm | 17,5 mm | 810 g | 1235 g | Jetzt entdecken |
| 96500910 | 10 | 10-100 N·m | 7,4-75 ft·lb | 90-900 in·lb | 466 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 428 mm | 17,5 mm | 1085 g | 1655 g | Jetzt entdecken |
| 96500920 | 20 | 20-200 N·m | 15-150 ft·lb | 180-1800 in·lb | 547 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 14 x 18 mm | 516 mm | 25 mm | 1361 g | 1896 g | Jetzt entdecken |
| 96500940 | 40 | 40-400 N·m | 30-300 ft·lb | 360-3600 in·lb | 687 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 14 x 18 mm | 656 mm | 25 mm | 1765 g | 5155 g | Jetzt entdecken |
| 96500965 | 65 | 65-650 N·m | 48-480 ft·lb | 580-5800 in·lb | 890 mm | 30.6 mm | 25,6 mm | Micro (AAA) 1,5V | 22 x 28 mm | 890 mm | 55 mm | 3222 g | 7000 g | Jetzt entdecken |
| 96500980 | 80 | 80-800 N·m | 60-600 ft·lb | 720-7200 in·lb | 1158 mm | 30.6 mm | 25,6 mm | Micro (AAA) 1,5V | 22 x 28 mm | 1158 mm | 55 mm | 4572 g | 10400 g | Jetzt entdecken |
Technologien und Leistungsmerkmale
2-komponentshandtag
Vårt 2-komponentshandtag är halksäkert och har ergonomisk form. Det är beständigt mot oljor, fetter, bränslen, bromsvätskor och Skydrol. Pilen på handtaget visar manövreringsriktningen.
QuickRelease
QuickRelease-säkerhetslåsen förhindrar att insticksverktyget tappas av misstag. Dessa klickar säkert på plats och frigörs med bara en knapptryckning för snabbt verktygsbyte.
Certifikat för fabrikskalibrering (ISO-kalibrering)
Våra vridmomentverktyg, givare och testutrustning levereras med ett fabrikskalibreringscertifikat i enlighet med DIN EN ISO 6789-2 och baserat på DKD-R 10-8 för spårbarhet av mätutrustning.
Eigenschaften
- 4 measuring modes (torque, angle of rotation, torque with “angle of rotation” monitoring variable, angle of rotation with “torque” monitoring variable)
- high-resolution colour OLED display and side signal lights
- visual evaluation of the bolted joint: Yellow light (pre-warning threshold reached), green light (within target range), red light (measurement outside tolerance range)
- freely configurable menu structure
- battery compartment cap with bayonet connection
- optional: Li-ion battery no. 7195-2 and charger no. 7160
- 3 function modes: click (patented electromechanical triggering), peak hold (displaying mode with peak value display) and track (displaying mode with actual value display)
- micro USB interface for data communication
- optional Bluetooth low energy module(5.2)
- QuickRelease security lock - insert tool changing system
- data storage for up to 2,500 tightenings, including date and time stamp
- up to 200 screw joints in a maximum of 25 sequences can be programmed
- different tolerance limits adjustable depending on the type of bolted joint
- acoustic and visual evaluation of the bolted joint
- fast and precise setting via the keypad
- no unintentional adjustments thanks to password-protected keypad lock
- acoustic and visual signal warns of torque wrench overload and forced triggering in clockwise tightening mode
- automatic indication of the next calibration date, user-configurable according to elapsed time and/or number of operations
- fully automatic calibration and adjustment with the perfectControl® calibration and adjustment device No. 7794-2 (torque) or 7794-3 (torque and angle of rotation) for reducing error influencing factors
- units of measurement: N·m, ft·lb, in·lb
- automatic extension length compensation: Possibility of entering a custom extension length to ensure that the required target value is achieved correctly with compensation for the lever extension
- ready for operation again immediately after release
- clockwise and anticlockwise tightening - the insert tool must be rotated for anticlockwise torque in “triggering” function mode
- visual, acoustic and tactile trigger signal
- torque and angle of rotation displays visible at the same time
- measurement regardless of the force application point (for sizes 1, 2 and 4)
- safe handling due to the ergonomically shaped 2-component handle (resistantto the most commonoils, greases, fuels, brake fluids and Skydrol)
- 3 certificates included (torque displaying/triggering in accordance with DIN EN ISO 6789-2:2017, angle of rotation based on VDI/VDE 2648-2)
- in sturdy plastic box (sizes 40-100 in sheet steel box)
- registered design, patented
- supplied with SensoMaster 4 software, USB cable, 4 micro-batteries AAA/LR03, 1.5 V
- angle of rotation display resolution 0.1°
- angle of rotation display deviation ±1°, ±1 digit to 100°, >100° at least 1%, ± 1 digit
- torque display resolution ≤ 60 N·m: 0.01 N·m; > 60 N·m: 0.1 N·m; >400N·m: 1N·m
- torque display deviation ± 2%, ± 1 digit
Produkt-Highlights
KONTROLLERAD.
Det går att dokumentera med alla våra Digitala vridvinkel-/vridmomentnycklar. Med hjälp av en programvara, som erbjuds som tillbehör, kan de programmeras och dessa sparade värden kan avläsas och sparas i datorn – till exempel verktygsserienummer, datum och tid då skruvningen gjordes, börvärde för vridmoment och vridvinkel samt faktiskt uppnådda vridmoment och vinklar.
Elektromekanisk utlösning.
Det bästa av två världar: Elektromekaniska momentnycklar från STAHLWILLE förenar ett elektroniskt momentverktygs precision med den beprövade känslan av äkta, mekanisk utlösning.
DOKUMENTERANDE.
Omfattande möjligheter för dokumentation. Upp till 2 000 förskruvningar sparas med tidsangivelse.
MÅNGSIDIG.
Tre funktionslägen: Click (utlösande), Peak (indikerande drift med visning av toppvärde) och Track (indikerande drift med visning av aktuellt värde).
MÅNGSIDIG.
Fyra mätlägen (vridmoment, vridvinkel, vridmoment med kontrollvariabel vridvinkel, vridvinkel med kontrollvariabel vridmoment).
