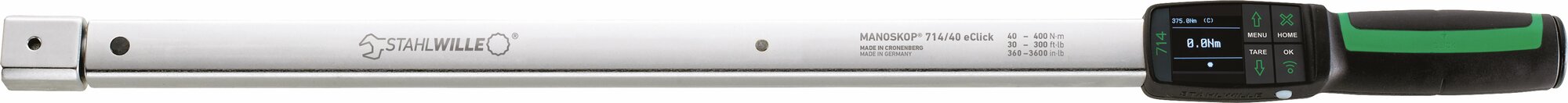

Chiavi dinamometriche ad angolo di rotazione MANOSKOP®
Chiavi dinamometriche ad angolo di rotazione MANOSKOP®
714
- 4 modalità di misurazione (coppia, angolo di rotazione, coppia con misura di controllo angolo di rotazione, angolo di rotazione con misura di controllo coppia)
- Visualizzazione (con misurazione elettronica) e attivazione (con il familiare “clic” meccanico) elettromeccaniche.
- Valutazione visiva della bullonatura.
- Semplice documentazione dei valori misurati sul PC tramite l’interfaccia USB e un modulo Bluetooth Low Energy opzionale.
- Grazie alla combinazione tra lo scatto elettromeccanico brevettato, il display e il feedback acustico, la chiave offre una segnalazione ottimizzata al massimo.
Produkt-Varianten
| N° Art. | Gr. | Campo di misura N-m | Campo di misura ft-lb | Campo di misura in-lb | Lunghezza mm (L) | Larghezza mm (b) | Altezza mm (h) | Tipo di batteria | Taglia del portautensili [quadrato interno] | LF | SF | Peso [mm] | Peso con scatola | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 96500100 | 100 | 100-1000 N·m | 74-750 ft·lb | 900-9000 in·lb | 1343 mm | 30.6 mm | 25,6 mm | Micro (AAA) 1,5V | 22 x 28 mm | 1343 mm | 55 mm | 4990 g | 10500 g | Jetzt entdecken |
| 96500901 | 1 | 1-10 N·m | 0,7-7,5 ft·lb | 9-90 in·lb | 226 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 188 mm | 17,5 mm | 370 g | 795 g | Jetzt entdecken |
| 96500902 | 2 | 2-20 N·m | 1,5-15 ft·lb | 18-180 in·lb | 226 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 188 mm | 17,5 mm | 380 g | 805 g | Jetzt entdecken |
| 96500904 | 4 | 4-40 N·m | 3-30 ft·lb | 36-360 in·lb | 252 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 214 mm | 17,5 mm | 420 g | 845 g | Jetzt entdecken |
| 96500906 | 6 | 6-60 N·m | 4,5-45 ft·lb | 54-540 in·lb | 393 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 355 mm | 17,5 mm | 810 g | 1235 g | Jetzt entdecken |
| 96500910 | 10 | 10-100 N·m | 7,4-75 ft·lb | 90-900 in·lb | 466 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 9 x 12 mm | 428 mm | 17,5 mm | 1085 g | 1655 g | Jetzt entdecken |
| 96500920 | 20 | 20-200 N·m | 15-150 ft·lb | 180-1800 in·lb | 547 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 14 x 18 mm | 516 mm | 25 mm | 1361 g | 1896 g | Jetzt entdecken |
| 96500940 | 40 | 40-400 N·m | 30-300 ft·lb | 360-3600 in·lb | 687 mm | 28 mm | 23 mm | Micro (AAA) 1,5V | 14 x 18 mm | 656 mm | 25 mm | 1765 g | 5155 g | |
| 96500965 | 65 | 65-650 N·m | 48-480 ft·lb | 580-5800 in·lb | 890 mm | 30.6 mm | 25,6 mm | Micro (AAA) 1,5V | 22 x 28 mm | 890 mm | 55 mm | 3222 g | 7000 g | Jetzt entdecken |
| 96500980 | 80 | 80-800 N·m | 60-600 ft·lb | 720-7200 in·lb | 1158 mm | 30.6 mm | 25,6 mm | Micro (AAA) 1,5V | 22 x 28 mm | 1158 mm | 55 mm | 4572 g | 10400 g | Jetzt entdecken |
Technologien und Leistungsmerkmale
Impugnatura bicomponente
QuickRelease
Certificato di taratura di fabbrica (taratura ISO)
Eigenschaften
- 4 modalità di misurazione (coppia, angolo di rotazione, coppia con variabile di monitoraggio “angolo di rotazione”, angolo di rotazione con variabile di monitoraggio “coppia”)
- display OLED a colori ad alta risoluzione con spie laterali
- valutazione visiva della bullonatura: spia gialla (soglia di preavviso raggiunta), spia verde (all’interno dell’intervallo target), spia rossa (misurazione fuori dall’intervallo di tolleranza)
- struttura dei menu liberamente configurabile
- coperchio del vano batterie con chiusura a baionetta
- opzionale: batteria agli ioni di litio n. 7195-2 e caricabatterie n. 7160
- 3 modalità di funzionamento: click (scatto elettromeccanico brevettato), peak hold (indicazione del funzionamento con visualizzazione del valore di picco) e track (indicazione del funzionamento con visualizzazione del valore effettivo)
- interfaccia micro USB per la comunicazione dei dati
- modulo Bluetooth Low Energy opzionale (5.2)
- blocco di sicurezza QuickRelease (sistema di sostituzione per utensili a innesto)
- archiviazione dati per un massimo di 2.500 operazioni di serraggio, inclusa data e ora
- possibilità di programmare fino a 200 collegamenti a vite in un massimo di 25 sequenze
- diversi limiti di tolleranza regolabili a seconda del tipo di serraggio
- valutazione acustica e visiva del serraggio
- impostazione rapida e precisa tramite tastiera
- nessuna regolazione involontaria grazie al blocco tastiera protetto da password
- segnale acustico e visivo che segnala il sovraccarico della chiave dinamometrica e sblocco forzato (in senso orario)
- indicazione automatica della data di taratura successiva, configurabile dall’utente in base al tempo trascorso e/o al numero di operazioni
- taratura e regolazione completamente automatiche con il dispositivo di taratura e regolazione perfectControl® n. 7794-2 (coppia) o 7794-3 (coppia e angolo di rotazione) per ridurre i fattori che influenzano gli errori
- unità di misura: N·m, ft·lb, in·lb
- compensazione automatica della lunghezza di estensione: possibilità di inserire una lunghezza di estensione personalizzata per garantire che il valore target richiesto venga raggiunto correttamente con la compensazione per l’estensione della leva
- nuovamente operativa subito dopo il rilascio
- serraggio in senso orario e antiorario - in modalità di funzionamento “triggering”, è necessario ruotare l’utensile a innesto per la coppia in senso antiorario
- segnale di attivazione visivo, acustico e tattile
- visualizzazione simultanea della coppia e dell’angolo di rotazione
- misurazione indipendente dal punto di applicazione della forza (per le misure 1, 2 e 4)
- manipolazione sicura grazie all’impugnatura ergonomica a 2 componenti (resistente ai più comuni oli, grassi, carburanti, liquidi per freni e Skydrol)
- 3 certificati inclusi (indicazione/attivazione della coppia secondo DIN EN ISO 6789-2:2017, angolo di rotazione secondo VDI/VDE 2648-2)
- in robusta scatola di plastica (misure 40-100 in scatola di lamiera d’acciaio)
- design registrato, brevettato
- fornita con software SensoMaster 4, cavo USB, 4 micro batterie AAA/LR03, 1,5 V
- risoluzione angolo di rotazione: 0,1°
- deviazione angolo di rotazione: ±1°, ±1 cifra fino a 100°, >100° almeno 1 %, ±1 cifra
- risoluzione del display della coppia: ≤60 N-m: 0,01 N·m; >60 N·m: 0,1 N·m; >400 N·m: 1 N·m
- deviazione coppia: ±2 %, ±1 cifra
Produkt-Highlights
Misurazione della coppia e dell’angolo di rotazione.
Le nostre chiavi dinamometriche con controllo coppia e angolo di rotazione consentono serraggi in base al metodo di serraggio coppia, angolo di rotazione, coppia con variabile di monitoraggio "angolo di rotazione" e angolo di rotazione con variabile di monitoraggio "coppia". Grazie a questa versatilità funzionale, la chiave è adatta ai metodi di serraggio più diffusi.
Scatto elettromeccanico.
La chiave dinamometrica elettromeccanica brevettata MANOSKOP® 714 misura elettronicamente la coppia applicata. Un display con spie laterali mostra una valutazione visiva del serraggio. A differenza di una chiave dinamometrica puramente elettronica, lo scatto e il feedback tattile dell’utente avvengono meccanicamente. Uno scatto distintamente percepibile e un clic chiaramente udibile indicano il raggiungimento del valore target.
Documentazione completa.
Le nostre chiavi dinamometriche elettromeccaniche offrono una documentazione completa. Sono facilmente configurabili e programmabili grazie al software SensoMaster. Ciò significa che tutti i dati possono essere letti, archiviati e ulteriormente elaborati sul PC per un monitoraggio e un’ottimizzazione migliori dei processi di lavoro. La misurazione digitale consente inoltre di specificare la coppia effettiva applicata (valore effettivo) dopo l’attivazione, nonché il valore target.
Adatte anche ad aree di applicazione difficili.
Tre modalità di funzionamento: a scatto, Peak (a indicazione con visualizzazione del valore di picco) e Track (a indicazione con visualizzazione del valore momentaneo).
Maggiore affidabilità.
Soluzione di base perfetta.
Le chiavi dinamometriche elettromeccaniche STAHLWILLE facilitano il passaggio dalle chiavi dinamometriche puramente meccaniche a quelle di documentazione. Chi finora lavorava solo con chiavi meccaniche vi si abitua immediatamente, perché le nostre chiavi dinamometriche elettromeccaniche offrono una segnalazione ottimizzata al massimo con feedback tattile, acustico e visivo, semplificando il passaggio alla tecnologia digitale.
