La révolution du serrage des vis : eClick.
Le meilleur de deux mondes ! Une précision sensible : les outils dynamométriques eClick de STAHLWILLE combinent une mesure électronique précise avec un « clic » facilement perceptible. Pour un contrôle maximal, quelle que soit la dimension.
Une seule technologie. De nombreux avantages.
Retour parfait.
- Les affichages digitaux sont complétés par le clic mécanique qui fournit un retour perceptible et audible, idéal lors des travaux à bout de bras et dans des environnements bruyants ou lumineux
- Affichage en temps réel du couple effectivement appliqué
- Évaluation supplémentaire du serrage des vis sur l’écran (couleurs de signalisation) et avec des LED sur le côté
Une précision efficace.
- Les serrages individuels préprogrammables, les séquences complètes et l’acquisition digitale des données réduisent les temps de configuration et accélèrent les process d’assemblage
- Mesure correcte du couple même si la prise en main est incorrecte (selon le modèle)
- L’entrée digitale garantit l’absence d’erreurs de parallaxe et d’imprécisions
- Calcul automatique de la valeur de déclenchement ajustée si une cote d'attachement différente est utilisée
Documentation légalement admise.
- Enregistrement des couples de serrage réellement atteints
- Transfert facile des données vers le PC avec un câble ou une connexion sans fil
- Traitement pratique des données dans la solution logicielle de STAHLWILLE
- Documentation sûre pour prévenir les recours ou réclamations
Sources d’erreurs courantes lors de l’utilisation d’outils dynamométriques
Dans la pratique, les écarts sont rarement dus à l’outil lui-même, mais à des erreurs de manipulation ou de process. Dans ces courtes vidéos, nous vous présentons les causes les plus courantes et nous vous expliquons comment eClick permet de les réduire.
Aucune correction de la cote d'attachement ni calcul incorrect de la correction
Des embouts de différentes longueurs modifient le point d’application de la force. Sans ajustement, le couple est alors incorrect.
Documentation inadéquate
Les notes manuscrites sont sujettes aux erreurs, avec un risque de traçabilité réduite.
Point d’application de la force incorrect
Une prise en main incorrecte modifie le point d’application de la force, entraînant ainsi une modification du couple réel.
Réglage incorrect du couple
Des verniers difficiles à lire (ou analogiques) et des angles de vision qui faussent la lecture (erreur de parallaxe) entraînent des déclenchements incorrects.
Document d’information : Aperçu des sources d’erreurs les plus courantes
Ce document d’information fournit aux utilisateurs un aperçu concis des causes d’erreurs les plus courantes dans la pratique et les aide à standardiser les process, à réduire les écarts et à améliorer la traçabilité dans la gestion de la qualité.
Plus qu’une simple mise à niveau technologique
La technologie purement mécanique fait désormais partie du passé. Ce qui importe dans la fabrication moderne, c’est la traçabilité, la fiabilité des process et l’efficacité, et c’est précisément sur ces points que les outils dynamométriques digitaux définissent de nouveaux standards. Qu’est-ce que cela signifie concrètement pour votre process de production ? Dans ce livre blanc gratuit, vous apprendrez :
- Les avantages réels de l’utilisation d’outils électromécaniques
- Pourquoi les entreprises font-elles depuis longtemps confiance à eClick
- Prêt à passer à eClick ? Les facteurs techniques et organisationnels à connaître
- Comment éliminer les sources d’erreurs et améliorer vos process de manière mesurable
Êtes-vous prêt à passer au digital ?
Aperçu des produits eClick
6 bonnes raisons de passer à eClick
eClick est synonyme de précision maximale, d'un retour d’information clair et d'une documentation fiable. Vous trouverez dans notre brochure un aperçu concis de la technologie, des principaux avantages pour la production et l’assurance qualité, ainsi que des modèles eClick adaptés : ✔️ MANOSKOP® 714 eClick
✔️ MANOSKOP® 730D eClick
✔️ TORSIOTRONIC® eClick
- MANOSKOP® 714 eClick
- MANOSKOP® 730D eClick
- TORSIOTRONIC® eClick
Il n'y a pas de secret : la technologie derrière eClick
Grâce à la clé dynamométrique eClick, le couple appliqué est surveillé en permanence par voie électronique. Une fois la valeur cible atteinte, un solénoïde déclenche le mécanisme et libère le levier d’arrêt. Un signal de déclenchement facilement perceptible et audible, combiné à affichage numérique et à une évaluation de l'assemblage est alors émis.
Sur le tournevis dynamométrique eClick, un solénoïde active le mécanisme à roulement à billes. L’embrayage coulissant intégré génère le clic caractéristique et empêche l'application de toute charge indésirable une fois le couple cible atteint. Parallèlement, un enregistrement digital du couple est effectué qui peut être sauvegardé à des fins de documentation et d’assurance qualité.
Histoire à succès
Développé par STAHLWILLE, SensoMaster est le logiciel idéal pour les outils dynamométriques eClick. Il facilite la configuration, le paramétrage et la gestion de vos outils, ainsi que la documentation de vos assemblages. - Interface utilisateur intuitive avec une structure tabulaire explicite
-
Programmation rapide et facile des outils eClick
-
Détection des outils et synchronisation automatiques avec le PC
-
Documentation sûre des données de serrage
-
Options étendues pour évaluer les données dans le cadre des process d’assurance qualité
Une solution sur mesure pour chaque tâche.

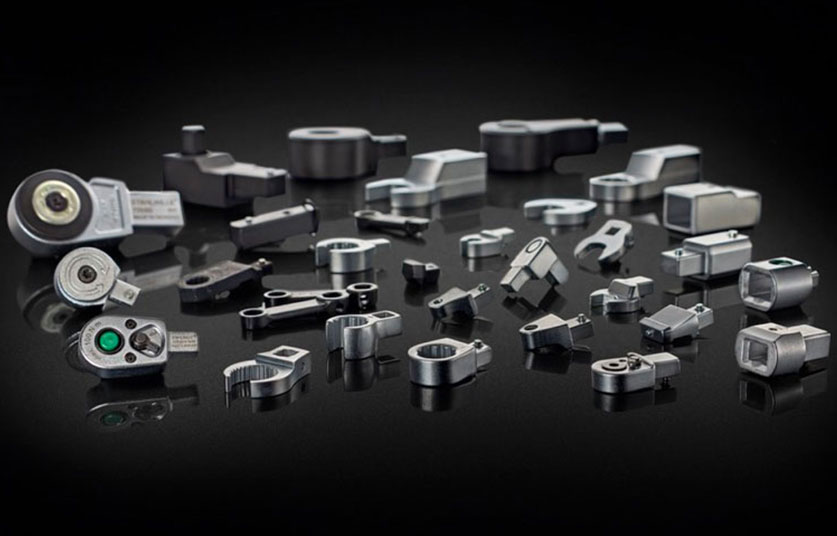

Un seul système d’embouts, plus de 400 solutions.
La solution adaptée à chaque assemblage : découvrez le système modulaire d’embouts et d’inserts de STAHLWILLE. Précise, durable et conçue pour les applications exigeantes. Que ce soit en usine, en atelier ou dans un hangar d’aviation, grâce à nos embouts pour clés dynamométriques, vous êtes paré pour tout type d'assemblage.
- Embouts à cliquet
- Embouts à fourche et à œil
- Embouts (fourche, anneau, porte-embout, adaptateur)
- Embouts soudables et adaptateurs spéciaux
- Adapté aux dimensions 9 × 12, 14 × 18, 22 × 28 mm (carré extérieur) et 24,5 × 28 mm (carré interne)
Plus de puissance, moins d’efforts.
Si vous devez effectuer un assemblage avec un couple très élevé, vous pouvez utiliser une clé dynamométrique encombrante avec un bras de levier très long ou un outil spécialisé pour les couples élevés. Ou simplement utiliser les lois de la physique avec le multiplicateur de couple MULTIPOWER de STAHLWILLE. Le multiplicateur de couple MULTIPOWER MP300 vous fait gagner du temps et économiser de l’énergie. Lorsqu’il est associé à votre clé dynamométrique STAHLWILLE, il démultiplie votre couple d’entrée. Vous n’avez donc pas besoin d’une clé dynamométrique supplémentaire pour appliquer les couples élevés.
