Elektromekaniske momentnøgler med vinkelmodul MANOSKOP®
Elektromekaniske momentnøgler med vinkelmodul MANOSKOP®

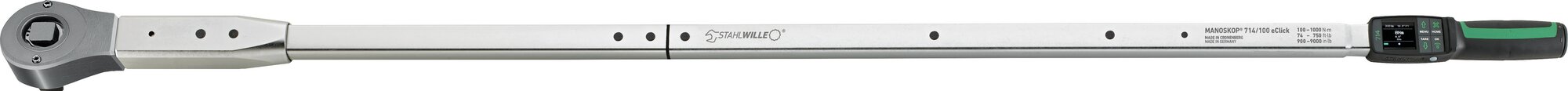

714R/100 eClick
- 4 måletilstande (drejningsmoment, drejningsvinkel, drejningsmoment med kontrolstørrelse drejningsvinkel, drejningsvinkel med kontrolstørrelse drejningsmoment).
- Med patenteret eClick-teknologi (elektromekanisk klik): præcis elektronisk måling kombineret med det velkendte mekaniske klik.
- Visuel vurdering af skrueforbindelsen.
- Enkel dokumentation af de registrerede målinger på pc'en via USB-interface og via valgfri kommunikationsmoduler (Bluetooth LE eller WLAN).
- Takket være kombinationen af den patenterede elektromekaniske udløsning og visuel/akustisk feedback giver nøglen signaler med maksimal optimering.
Produktvideo
Produkt-Varianten
| Art. nr. | Model | Str. | Størrelse værktøjsholder [indvendig firkant] | Måleområde N·m | Måleområde ft·lb | Måleområde in·lb | Firkantet udgang udvendigt (tommer) | Længde mm (L) | Bredde mm (b) | Højde mm (h) | Antal tænder | Batteritype | Vægt (g) | Vægt med kasse | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 96501001 | 714R/1 eClick | 1 | 9 x 12 mm | 1-10 N·m | 0,7-7,5 ft·lb | 9-90 in·lb | 1/4 | 269 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 432 g | 857 g | Jetzt entdecken |
| 96501002 | 714R/2 eClick | 2 | 9 x 12 mm | 2-20 N·m | 1,5-15 ft·lb | 18-180 in·lb | 1/4 | 269 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 442 g | 867 g | Jetzt entdecken |
| 96501004 | 714R/4 eClick | 4 | 9 x 12 mm | 4-40 N·m | 3-30 ft·lb | 36-360 in·lb | 1/4 | 295 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 482 g | 907 g | Jetzt entdecken |
| 96501006 | 714R/6 eClick | 6 | 9 x 12 mm | 6-60 N·m | 4,5-45 ft·lb | 54-540 in·lb | 3/8 | 427 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 965 g | 1390 g | Jetzt entdecken |
| 96501010 | 714R/10 eClick | 10 | 9 x 12 mm | 10-100 N·m | 7,4-75 ft·lb | 90-900 in·lb | 1/2 | 500 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 1232 g | 1657 g | Jetzt entdecken |
| 96501020 | 714R/20 eClick | 20 | 14 x 18 mm | 20-200 N·m | 15-150 ft·lb | 180-1800 in·lb | 1/2 | 594 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 1663 g | 2198 g | Jetzt entdecken |
| 96501040 | 714R/40 eClick | 40 | 14 x 18 mm | 40-400 N·m | 30-300 ft·lb | 360-3600 in·lb | 3/4 | 737 mm | 95 mm | 68 mm | 60 | Micro (AAA) 1,5V | 2275 g | 5665 g | Jetzt entdecken |
| 96501065 | 714R/65 eClick | 65 | 22 x 28 mm | 65-650 N·m | 48-480 ft·lb | 580-5800 in·lb | 3/4 | 980 mm | 125 mm | 95 mm | 60 | Micro (AAA) 1,5V | 5137 g | 9000 g | Jetzt entdecken |
| 96501080 | 714R/80 eClick | 80 | 22 x 28 mm | 80-800 N·m | 60-600 ft·lb | 720-7200 in·lb | 3/4 | 1253 mm | 130 mm | 95 mm | 30 | Micro (AAA) 1,5V | 6487 g | 12300 g | Jetzt entdecken |
| 96501100 | 714R/100 eClick | 100 | 22 x 28 mm | 100-1000 N·m | 73-735 ft·lb | 885-8850 in·lb | 3/4 | 1438 mm | 130 mm | 100 mm | 30 | Micro (AAA) 1,5V | 6905 g | 12500 g |
Technologien und Leistungsmerkmale
QuickRelease
2-komponenthåndtag
DIN EN ISO 6789-2
Eigenschaften
- eClick – elektromekanisk klik
- Akustisk og visuel udløsning
- Med vendbar skralde (størrelse 1-4), fintandet vendbar skralde (størrelse 6-65) eller indstiksskralde med gennemstiksfirkantdrev (størrelse 80-100)
- 4 måletilstande (moment, rotationsvinkel, overvågningsvariabel moment med ”rotationsvinkel”, overvågningsvariabel rotationsvinkel med ”moment”)
- OLED-farvedisplay med høj opløsning og sidesignallamper
- Visuel vurdering af skrueforbindelsen: gult lys (forvarselstærskel nået), grønt lys (inden for toleranceområdet), rødt lys (måling uden for toleranceområdet)
- Frit konfigurerbar menustruktur
- Batterirum/batteripakke med bajonettilslutning
- Valgfrit: Li-ion-batteri nr. 7195-2 og oplader nr. 7160
- 3 funktionstilstande: klik (patenteret elektromekanisk udløsning), peak hold (visningstilstand med visning af spidsværdi) og track (visningstilstand med visning af faktisk værdi)
- Micro-USB-interface til datakommunikation
- Valgfrit Bluetooth Low Energy-modul (5,2) eller WLAN-modul
- QuickRelease-sikkerhedslåsesystem til indstiksværktøj
- Datalagring af op til 2.500 boltespændingsprocesser, inkl. dato- og tidsstempel
- Op til 200 skrueforbindelser kan programmeres i maksimalt 25 sekvensdiagrammer
- Forskellige tolerancegrænser kan indstilles afhængigt af skrueforbindelsestypen
- Hurtig og præcis indstilling via tastaturet
- Ingen utilsigtede justeringer takket være adgangskodebeskyttet tastaturlås
- Akustisk og visuelt signal advarer om overbelastning af momentnøglen og tvungen udløsning i tilspændingstilstand med uret
- Automatisk angivelse af næste kalibreringsdato, brugerkonfigurerbar i henhold til tidsinterval og/eller antal samlinger
- Fuldautomatisk kalibrering og justering med perfectControl® kalibrerings- og justeringssystem nr. 7794-2 (moment) eller 7794-3 (moment og rotationsvinkel) til reduktion af fejlpåvirkende faktorer
- Måleenheder: N·m, ft·lb, in·lb
- Automatisk længdekompensation: mulighed for at angive et afvigende forlængermål for at sikre, at den påkrævede målværdi nås
- Driftsklar igen straks efter frigivelse
- Til en kontrolleret tilspændingsproces. Indstiksværktøjet skal drejes i kliktilstand
- Visning af moment og rotationsvinkel kan ses samtidig
- Måling uafhængig af kraftpåføringspunktet (for størrelse 1, 2 og 4)
- Sikker håndtering takket være det ergonomisk udformede 2-komponent håndtag (modstandsdygtig over for de mest almindelige olier, fedtstoffer, brændstoffer, bremsevæsker og Skydrol)
- 3 certifikater medfølger (momentvisning/-udløsning iht. DIN EN ISO 6789-2:2017, rotationsvinkel baseret på VDI/VDE 2648-2)
- I robust plastkasse (str. 40-100 i stålkasse)
- Registreret design, patenteret
- Leveres med SensoMaster 4-software, USB-kabel, 4 mikrobatterier AAA/LR03, 1,5 V
- Rotationsvinkels visningsopløsning 0,1°
- Rotationsvinkels visningsnøjagtighed ±1°, ±1 ciffer til 100°, >100° mindst 1 %, ±1 ciffer
- Moments visningsopløsning ≤ 60 N·m: 0,01 N·m; > 60 N·m: 0,1 N·m
- Moments visningsnøjagtighed ± 2 %, ± 1 ciffer
Produkt-Highlights
Måling af moment og rotationsvinkel
Vores moment- og vinkelregulerede skruenøgler gør det muligt at spænde boltsamlinger i henhold til tilspændingsmetoden moment, drejevinkel, moment med overvågningsvariabel "drejevinkel" og drejevinkel med overvågningsvariabel "moment". Takket være denne funktionelle mangfoldighed er nøglen velegnet til de mest populære tilspændingsmetoder.
Elektromekanisk udløsning
Det patenterede elektromekaniske MANOSKOP® 714 måler det anvendte drejningsmoment elektronisk. En visuel vurdering af boltsamlingen vises ved hjælp af et display og sidesignallamper. I modsætning til en rent elektronisk momentnøgle sker udløsningen og den haptiske brugerfeedback mekanisk. Et tydeligt mærkbart ryk og et tydeligt hørbart klik angiver, at målværdien er nået.
Også velegnet til vanskelige anvendelsesområder
STAHLWILLEs elektromekaniske momentnøgler er ideelle til anvendelsesområder, hvor elektroniske momentnøgler skubbes til deres signalgrænser - f.eks. ved arbejde over hovedhøjde, eller hvis displayet ikke kan aflæses. Selv i støjende, travle og meget lyse miljøer, der kan gøre det svært at opfatte vibrationer eller visuelle og akustiske signaler, bruger elektromekaniske momentnøgler patenteret haptisk feedback til at angive, at målværdien er nået.
Øget pålidelighed
Vores elektromekaniske momentnøgler minimerer betjeningsfejl. Det er f.eks. muligt at parameterindstille og gemme bespændinger og sekvensplaner. Momentnøglen indstiller derefter automatisk udløsningsmomentet for den valgte boltsamling. Drejningsmomentet angives også digitalt, så parallakseffekter (fejl forårsaget af en forkert aflæsningsvinkel), som kan opstå ved brug af en mekanisk skala, elimineres.
Den perfekte startløsning
Elektromekaniske momentnøgler fra STAHLWILLE gør det nemmere at skifte fra rent mekaniske til dokumenterende momentnøgler. Brugere, der tidligere kun arbejdede med mekaniske nøgler, vænner sig hurtigere til dem, fordi vores elektromekaniske momentnøgler giver maksimalt optimeret signalering med haptisk, akustisk og visuel feedback. Det forenkler overgangen til digital teknologi.
