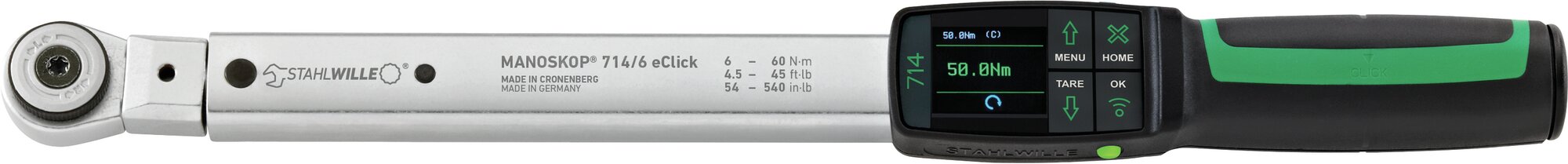

Vinkel-og momentnøgler MANOSKOP®
Vinkel-og momentnøgler MANOSKOP®
714R
- 4 måletilstande (drejningsmoment, drejningsvinkel, drejningsmoment med kontrolstørrelse drejningsvinkel, drejningsvinkel med kontrolstørrelse drejningsmoment).
- Elektromekanisk visning (med elektronisk måling) og udløsning (med det velkendte mekaniske "klik").
- Visuel vurdering af boltsamlingen.
- Enkel dokumentation af de registrerede målinger på PC'en via USB-interfacet og via et Bluetooth Low Energy-modul (ekstraudstyr).
- Takket være kombinationen af den patenterede elektromekaniske udløsning og visnings- og akustisk feedback giver skruenøglen signaler med maksimal optimering.
Produkt-Varianten
| Art. nr. | Str. | Måleområde N·m | Måleområde ft·lb | Måleområde in·lb | Udvendig firkant (tommer) | Længde mm. (L) | Bredde mm. (b) | Højde mm. (h) | Antal tænder | Batteritype | Værktøjsholderens størrelse [indvendig firkant] | Vægt (g) | Vægt med kasse | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 96501001 | 1 | 1-10 N·m | 0,7-7,5 ft·lb | 9-90 in·lb | 1/4 | 269 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 9 x 12 mm | 432 g | 857 g | Jetzt entdecken |
| 96501002 | 2 | 2-20 N·m | 1,5-15 ft·lb | 18-180 in·lb | 1/4 | 269 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 9 x 12 mm | 442 g | 867 g | Jetzt entdecken |
| 96501004 | 4 | 4-40 N·m | 3-30 ft·lb | 36-360 in·lb | 1/4 | 295 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 9 x 12 mm | 482 g | 907 g | Jetzt entdecken |
| 96501006 | 6 | 6-60 N·m | 4,5-45 ft·lb | 54-540 in·lb | 3/8 | 427 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 9 x 12 mm | 965 g | 1390 g | |
| 96501010 | 10 | 10-100 N·m | 7,4-75 ft·lb | 90-900 in·lb | 1/2 | 500 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 9 x 12 mm | 1232 g | 1657 g | Jetzt entdecken |
| 96501020 | 20 | 20-200 N·m | 15-150 ft·lb | 180-1800 in·lb | 1/2 | 594 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 14 x 18 mm | 1663 g | 2198 g | Jetzt entdecken |
| 96501040 | 40 | 40-400 N·m | 30-300 ft·lb | 360-3600 in·lb | 3/4 | 737 mm | 95 mm | 68 mm | 60 | Micro (AAA) 1,5V | 14 x 18 mm | 2275 g | 5665 g | Jetzt entdecken |
| 96501065 | 65 | 65-650 N·m | 48-480 ft·lb | 580-5800 in·lb | 3/4 | 980 mm | 125 mm | 95 mm | 60 | Micro (AAA) 1,5V | 22 x 28 mm | 5137 g | 9000 g | Jetzt entdecken |
| 96501080 | 80 | 80-800 N·m | 60-600 ft·lb | 720-7200 in·lb | 3/4 | 1253 mm | 130 mm | 95 mm | 30 | Micro (AAA) 1,5V | 22 x 28 mm | 6487 g | 12300 g | Jetzt entdecken |
| 96501100 | 100 | 100-1000 N·m | 73-735 ft·lb | 885-8850 in·lb | 3/4 | 1438 mm | 130 mm | 100 mm | 30 | Micro (AAA) 1,5V | 22 x 28 mm | 6905 g | 12500 g | Jetzt entdecken |
Technologien und Leistungsmerkmale
QuickRelease
2-komponent håndtag
Fabrikskalibreringscertifikat (ISO-kalibrering)
Eigenschaften
- Med vendbar skralde (størrelse 1-4), fintandet vendbar skralde (størrelse 6-65) eller indsatsadapter til indstiksskralde med gennemstiksfirkantdrev (størrelse 80-100)
- 4 måletilstande (moment, rotationsvinkel, overvågningsvariabel moment med "rotationsvinkel", overvågningsvariabel rotationsvinkel med "moment")
- OLED-farvedisplay med høj opløsning og sidesignallamper
- Visuel vurdering af boltsamlingen: Gult lys (forvarselstærskel nået), grønt lys (inden for målområdet), rødt lys (måling uden for toleranceområdet)
- Frit konfigurerbar menustruktur
- Batterirumsdæksel med bajonetforbindelse
- Valgfri: Li-ion-batteri nr. 7195-2 og oplader nr. 7160
- 3 funktionstilstande: Klik (patenteret elektromekanisk udløsning), peak hold (visningstilstand med visning af spidsværdi) og track (visningstilstand med visning af faktisk værdi)
- Micro-USB-interface til datakommunikation
- Valgfrit Bluetooth-lavenergimodul (5,2)
- QuickRelease-sikkerhedslås - skiftesystem til indstiksværktøj
- Datalagring af op til 2.500 tilspændinger, inkl. dato- og tidsstempel
- Der kan programmeres op til 200 bespændinger i maksimalt 25 sekvenser
- Forskellige tolerancegrænser, der kan indstilles afhængigt af typen af boltsamling
- Akustisk og visuel vurdering af boltsamlingen
- Hurtig og præcis indstilling via tastaturet
- Ingen utilsigtede justeringer takket være adgangskodebeskyttet tastaturlås
- Akustisk og visuelt signal advarer om overbelastning af momentnøglen og tvungen udløsning i tilspændingstilstand med uret
- Automatisk angivelse af næste kalibreringsdato, brugerkonfigurerbar i henhold til forløbet tid og/eller antal operationer
- Fuldautomatisk kalibrering og justering med perfectControl® kalibrerings- og justeringsenhed nr. 7794-2 (moment) eller 7794-3 (moment og rotationsvinkel) til reduktion af fejlpåvirkende faktorer
- Måleenheder: N·m, ft·lb, in·lb
- Automatisk forlængelseslængdekompensation: Mulighed for indtastning af en brugerdefineret forlængelseslængde for at sikre, at den påkrævede målværdi opnås korrekt med kompensation for håndtagsforlængelsen
- Driftsklar igen straks efter frigivelse
- Til kontrolleret tilspænding med og mod uret (størrelse 1-65); Til tilspænding mod uret i funktionstilstanden "udløser" skal indstiksværktøjet drejes (størrelse 80-100)
- Visuelt, akustisk og taktilt udløsersignal
- Drejningsmoment og drejevinkel synlige samtidigt
- Måling uafhængigt af kraftpåføringspunktet (for størrelse 1, 2 og 4)
- Sikker håndtering takket være det ergonomisk udformede 2-komponent håndtag (modstandsdygtigt over for de mest almindelige olier, fedtstoffer, brændstoffer, bremsevæsker og Skydrol)
- 3 certifikater medfølger (momentvisning/-udløsning iht. DIN EN ISO 6789-2:2017, rotationsvinkel baseret på VDI/VDE 2648-2)
- I robust plastkasse (størrelse 40-100 i stålpladekasse)
- Registreret design, patenteret
- Leveres med SensoMaster 4-software, USB-kabel, 4 mikrobatterier AAA/LR03, 1,5 V
- Rotationsvinkels visningsopløsning 0,1°
- Rotationsvinkels visningsafvigelse ±1°, ±1 ciffer til 100°, >100° mindst 1%, ± 1 ciffer
- Moments visningsopløsning ≤ 60 N·m: 0,01 N·m; > 60 N·m: 0,1 N·m
- Moments visningsafvigelse ± 2 %, ± 1 ciffer
Produkt-Highlights
Måling af moment og rotationsvinkel
Vores moment- og vinkelregulerede skruenøgler gør det muligt at spænde boltsamlinger i henhold til tilspændingsmetoden moment, drejevinkel, moment med overvågningsvariabel "drejevinkel" og drejevinkel med overvågningsvariabel "moment". Takket være denne funktionelle mangfoldighed er nøglen velegnet til de mest populære tilspændingsmetoder.
Elektromekanisk udløsning
Det patenterede elektromekaniske MANOSKOP® 714 måler det anvendte drejningsmoment elektronisk. En visuel vurdering af boltsamlingen vises ved hjælp af et display og sidesignallamper. I modsætning til en rent elektronisk momentnøgle sker udløsningen og den haptiske brugerfeedback mekanisk. Et tydeligt mærkbart ryk og et tydeligt hørbart klik angiver, at målværdien er nået.
DOKUMENTERENDE.
Vores elektromekaniske momentnøgler kan dokumenteres. De kan nemt konfigureres og programmeres ved hjælp af SensoMaster-softwaren. Det betyder, at alle data kan udlæses, gemmes og viderebehandles på PC'en med henblik på bedre overvågning og optimering af arbejdsprocesserne. Den digitale måling gør det også muligt at angive det faktiske drejningsmoment (faktisk værdi), der blev anvendt efter udløsningen, samt målværdien.
MANGFOLDIG.
Tre funktionsmodi: udløsende, peak (visende drift med spidsværdivisning) og spor (visende drift med øjebliksværdi),
Vores MANOSKOP® 714R leveres med en skraldeindsatsadapter. Alt efter momentnøglens størrelse er der tale om en omskifterskralde, en justerbar fintandet skralde eller en skraldeindsatsadapter med gennemstiksfirkantdrev. Denne er ikke permanent installeret og kan udskiftes med andet indstiksværktøj, der passer til din individuelle anvendelse.
