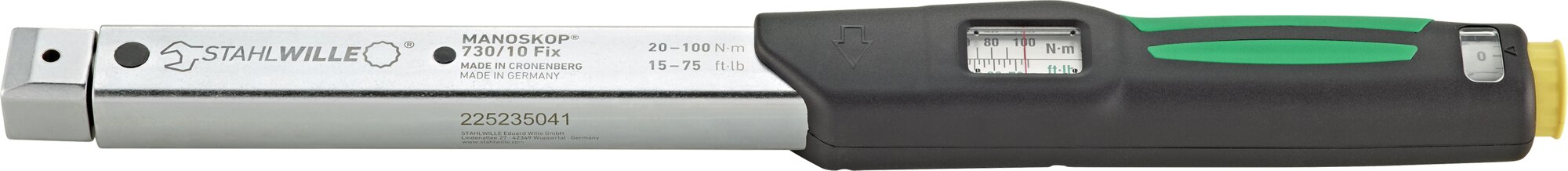

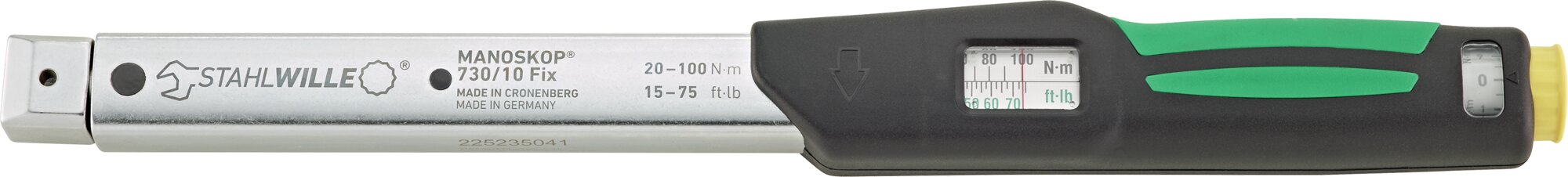

Chiave dinamometrica service MANOSKOP® con attacco per utensili a innesto
Chiave dinamometrica service MANOSKOP® con attacco per utensili a innesto
730 Fix
Artikel-Nr. 96503080|EAN 4018754269662
- per lavori di produzione in serie
Produktvideo
Produkt-Varianten
| N° Art. | Gr. | Campo di misura N-m | Campo di misura ft-lb | MA N-m | Valore nominale N-m | Lunghezza mm (L) | Larghezza mm (b) | Altezza mm (h) | Divisione fine della scala | Taglia del portautensili [quadrato interno] | LF | SF | Peso [mm] | Peso con scatola | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 96503005 | 5 | 10-50 N·m | 7-37 ft·lb | 10 N·m | 50 N·m | 330 mm | 28 mm | 23 mm | 0,25 N·m | 9 x 12 mm | 280,5 mm | 17,5 mm | 828 g | 1632 g | Jetzt entdecken |
| 96503010 | 10 | 20-100 N·m | 15-75 ft·lb | 20 N·m | 100 N·m | 386 mm | 28 mm | 23 mm | 0,5 N·m | 9 x 12 mm | 336 mm | 17,5 mm | 986 g | 1788 g | Jetzt entdecken |
| 96503012 | 12 | 25-130 N·m | 20-95 ft·lb | 25 N·m | 130 N·m | 421 mm | 28 mm | 23 mm | 0,5 N·m | 14 x 18 mm | 379 mm | 25 mm | 1124 g | 1928 g | Jetzt entdecken |
| 96503020 | 20 | 40-200 N·m | 30-150 ft·lb | 40 N·m | 200 N·m | 467 mm | 28 mm | 23 mm | 1 N·m | 14 x 18 mm | 424,5 mm | 25 mm | 1266 g | 1890 g | Jetzt entdecken |
| 96503040 | 40 | 80-400 N·m | 60-300 ft·lb | 80 N·m | 400 N·m | 607 mm | 28 mm | 23 mm | 2 N·m | 14 x 18 mm | 564,5 mm | 25 mm | 1666 g | 2444 g | Jetzt entdecken |
| 96503065 | 65 | 130-650 N·m | 100-480 ft·lb | 130 N·m | 650 N·m | 890 mm | 30.6 mm | 25,6 mm | 2,5 N·m | 14 x 18 mm | 848 mm | 25 mm | 3242 g | 6500 g | Jetzt entdecken |
| 96503080 | 80 | 160-800 N·m | 120-600 ft·lb | 160 N·m | 800 N·m | 1178 mm | 30.6 mm | 25,6 mm | 5 N·m | 22 x 28 mm | 1167 mm | 55 mm | 4794 g | 10500 g | |
| 96503100 | 100 | 200-1000 N·m | 150-750 ft·lb | 200 N·m | 1000 N·m | 1363 mm | 30.6 mm | 25,6 mm | 5 N·m | 22 x 28 mm | 1352 mm | 55 mm | 5196 g | 11000 g | Jetzt entdecken |
| 96503465 | II/65 | 130-650 N·m | 100-480 ft·lb | 130 N·m | 650 N·m | 911 mm | 30.6 mm | 25,6 mm | 2,5 N·m | 22 x 28 mm | 900 mm | 55 mm | 3490 g | 7000 g | Jetzt entdecken |
Technologien und Leistungsmerkmale
Value Lock (Tamper Resistant)
La coppia target può essere regolata rapidamente utilizzando la manopola di regolazione. La manopola può poi essere rimossa per evitare successive regolazioni. La vite di bloccaggio in dotazione e un sigillo adesivo offrono un'ulteriore protezione contro le manomissioni.
Certificato di taratura di fabbrica (taratura ISO)
I nostri utensili dinamometrici, trasduttori e apparecchiature di prova vengono forniti con un certificato di taratura di fabbrica conforme alla norma DIN EN ISO 6789-2 e basato sulla linea guida DKD-R 10-8 per la tracciabilità delle apparecchiature di misura.
Sistema di aste flessibili a bassa usura
Questa chiave dinamometrica è dotata di un sistema di attivazione a bassa usura con una barra di piegatura. A differenza delle chiavi dinamometriche convenzionali con molle elicoidali, l'asta flessibile non è precaricata in assenza di carico, pertanto la "molla" non deve essere riportata a "0" dopo l'uso.
QuickRelease
Il blocco di sicurezza QuickRelease impedisce la perdita accidentale degli utensili a innesto. Questi si bloccano saldamente in posizione e vengono rilasciati solo premendo un pulsante per una sostituzione rapida dell’utensile.

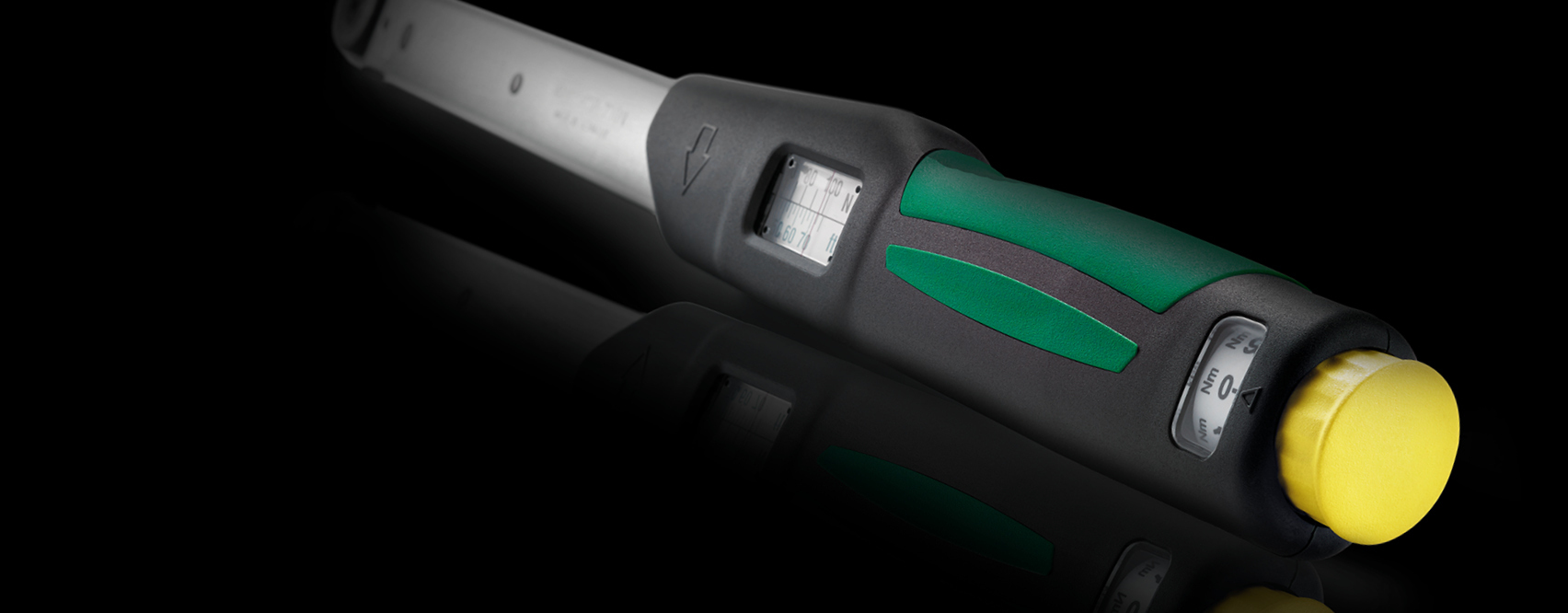

Impugnatura bicomponente
La nostra impugnatura bicomponente è antiscivolo e ha una forma ergonomica. È resistente a oli, grassi, carburanti, liquidi per freni e Skydrol. La freccia sull'impugnatura indica la direzione di funzionamento.
Eigenschaften
- a scatto
- non è necessario azzerare l’impostazione («0»), in quanto il carico viene applicato all’elemento di misurazione solo durante il
- supporto per utensili ad innesto maschio interscambiabili
- blocco di sicurezza QuickRelease
- impostazione rapida e precisa grazie alla regolazione
- rapida QuickSelect
- doppio segnale di arresto
- perfetta leggibilità della doppia scala di lettura con
- differenziazione cromatica delle indicazioni in N·m/ft·lb oppure
- ft·lb/in·lb
- serraggio sinistrorso con utensili ad innesto maschio reversibili
- l’ulteriore carico dopo lo scatto o i carichi opposti al senso della
- funzione, ad esempio l’allentamento di viti bloccate, non hanno
- alcun effetto sul meccanismo di scatto che viene pertanto
- protetto da eventuali danneggiamenti
- impugnatura a 2 componenti dotata di pratici inserti verdi
- morbidi resistente a olii, grassi, carburanti, liquidi per freni e
- fluidi a base di fosfati (skydrol)
- taratura con il dispositivo di taratura perfectControl n. 7794 o l’impianto di taratura n. 7706. Eventuale regolazione successiva senza necessità di smontaggio
- certificato secondo DIN EN ISO 6789-2:2017
- disegno registrato
- in robusta valigetta di plastica (mis. 80-100 in robusta cassetta in lamiera d’acciaio)
- scostamento di indicazione ± 3%
Produkt-Highlights
SEMPLICITÀ.
Rapidità di regolazione dall’esterno, senza dover smontare la chiave dinamometrica con l’aiuto di due punti di regolazione per il valore superiore e inferiore.
Regolazione di precisione facile.
La doppia scala in N·m/piedi-libbre, facile da usare e da leggere, consente una regolazione precisa e semplice della coppia target per un'applicazione affidabile e accurata.
