Chiavi dinamometriche elettromeccaniche MANOSKOP®
Chiavi dinamometriche elettromeccaniche MANOSKOP®

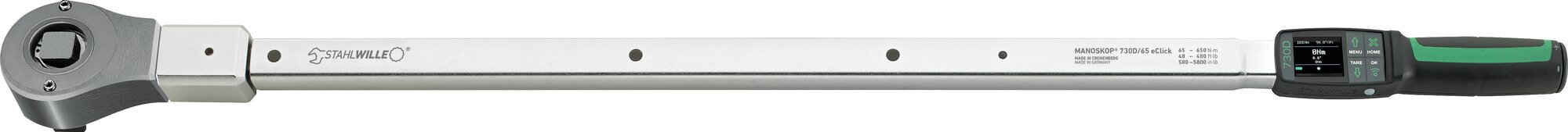

730DR/65 eClick
- Con tecnologia eClick brevettata (scatto elettromeccanico): misurazione elettronica precisa della coppia combinata con il collaudato scatto meccanico.
- Valutazione immediata e chiara del giunto bullonato secondo il principio del semaforo, riducendo così il rischio di giunti bullonati errati.
- Uso veloce e intuitivo, con impostazione diretta del valore target in pochi passaggi.
- Documentazione di un massimo di 2500 giunti bullonati per la tracciabilità completa nell'ambito del controllo qualità. I dati possono essere trasferiti via cavo o in modalità wireless.
- Prolunghe flessibili possibili perché si può attivare il metodo di misurazione dell'angolo di rotazione in caso di necessità.
Produktvideo
Produkt-Varianten
| Nr. art. | Modello | Dim. | Dimensioni attacco utensile [attacco quadro interno] | Campo di misura N·m | Campo di misura ft·lb | Campo di misura in·lb | Quadro di uscita esterno (pollici) | Lunghezza mm (L) | Larghezza mm (b) | Spessore mm (h) | Numero di denti | Tipo di batteria | Risoluzione del display di impostazione N-m | Risoluzione dell'indicatore di regolazione in ft·lb | Impostazione della risoluzione del display in·lb | Peso (g) | Peso con scatola | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 96501201 | 730DR/1 eClick | 1 | 9 x 12 mm | 1-10 N·m | 0,7-7,5 ft·lb | 9-90 in·lb | 1/4 | 269 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 0,1/0,01 N·m | 0,1/0,01 ft·lb | 0,1/0,1 in·lb | 432 g | 857 g | Jetzt entdecken |
| 96501202 | 730DR/2 eClick | 2 | 9 x 12 mm | 2-20 N·m | 1,5-15 ft·lb | 18-180 in·lb | 1/4 | 269 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 0,1/0,01 N·m | 0,1/0,01 ft·lb | 0,1/0,1 in·lb | 442 g | 867 g | Jetzt entdecken |
| 96501204 | 730DR/4 eClick | 4 | 9 x 12 mm | 4-40 N·m | 3-30 ft·lb | 36-360 in·lb | 1/4 | 295 mm | 80 mm | 70 mm | 22 | Micro (AAA) 1,5V | 0,1/0,01 N·m | 0,1/0,01 ft·lb | 0,1/0,1 in·lb | 482 g | 907 g | Jetzt entdecken |
| 96501206 | 730DR/6 eClick | 6 | 9 x 12 mm | 6-60 N·m | 4,5-45 ft·lb | 54-540 in·lb | 3/8 | 427 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 0,1/0,01 N·m | 0,1/0,01 ft·lb | 0,1/0,1 in·lb | 965 g | 1390 g | Jetzt entdecken |
| 96501210 | 730DR/10 eClick | 10 | 9 x 12 mm | 10-100 N·m | 7,4-75 ft·lb | 90-900 in·lb | 1/2 | 500 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 0,2/0,1 N·m | 0,2/0,1 ft·lb | 2/1,0 in·lb | 1232 g | 1657 g | Jetzt entdecken |
| 96501220 | 730DR/20 eClick | 20 | 14 x 18 mm | 20-200 N·m | 15-150 ft·lb | 180-1800 in·lb | 1/2 | 594 mm | 80 mm | 70 mm | 60 | Micro (AAA) 1,5V | 0,5/0,1 N·m | 0,5/0,1 ft·lb | 5/1,0 in·lb | 1663 g | 2198 g | Jetzt entdecken |
| 96501240 | 730DR/40 eClick | 40 | 14 x 18 mm | 40-400 N·m | 30-300 ft·lb | 360-3600 in·lb | 3/4 | 737 mm | 95 mm | 68 mm | 60 | Micro (AAA) 1,5V | 1,0/0,1 N·m | 1,0/0,1 ft·lb | 10/1,0 in·lb | 2275 g | 5665 g | Jetzt entdecken |
| 96501265 | 730DR/65 eClick | 65 | 22 x 28 mm | 65-650 N·m | 48-480 ft·lb | 580-5800 in·lb | 3/4 | 980 mm | 125 mm | 95 mm | 60 | Micro (AAA) 1,5V | 1,0/0,1 N·m | 1,0/0,1 ft·lb | 10/1,0 in·lb | 5137 g | 9000 g | |
| 96501280 | 730DR/80 eClick | 80 | 22 x 28 mm | 80-800 N·m | 60-600 ft·lb | 720-7200 in·lb | 3/4 | 1160 mm | 30,6 mm | 25,6 mm | 30 | Micro (AAA) 1,5V | 1,0/0,1 N·m | 1,0/0,1 ft·lb | 10/1,0 in·lb | 6487 g | 12300 g | Jetzt entdecken |
| 96501300 | 730DR/100 eClick | 100 | 22 x 28 mm | 100-1000 N·m | 71-735 ft·lb | 885-8850 in·lb | 3/4 | 1438 mm | 130 mm | 100 mm | 30 | Micro (AAA) 1,5V | 1,0/0,1 N·m | 1,0/0,1 ft·lb | 10/1,0 in·lb | 6905 g | 12500 g | Jetzt entdecken |
Technologien und Leistungsmerkmale
eClick.
QuickRelease
Impugnatura bicomponente
DIN EN ISO 6789-2
Eigenschaften
- eClick: scatto elettromeccanico
- segnale di scatto acustico, tattile e visivo
- con supporto per inserti intercambiabili
- con cricchetto reversibile (misure 1-4), cricchetto a denti fini reversibile (misure 6-65) o cricchetto a innesto con attacco quadro passante (misure 80-100)
- misurazione della coppia, la misurazione dell'angolo di rotazione può essere attivata in via opzionale
- display OLED a colori ad alta risoluzione con spie laterali
- valutazione visiva del giunto bullonato: spia gialla (soglia di preavviso raggiunta), spia verde (entro l'intervallo di tolleranza), spia rossa (misurazione fuori dall'intervallo di tolleranza)
- struttura dei menu liberamente configurabile
- regolazione rapida e impostazione diretta del valore target
- coperchio batteria/pacco batterie con chiusura a baionetta
- su richiesta: batteria agli ioni di litio nr. 7195-2 e caricatore nr. 7160
- 3 modalità di funzionamento: scatto (scatto elettromeccanico brevettato), picco (a indicazione con visualizzazione del valore di picco) e traccia (a indicazione con visualizzazione del valore effettivo)
- interfaccia micro USB per la comunicazione dei dati
- modulo Bluetooth Low Energy (5.2) o WLAN opzionale
- chiusura di sicurezza QuickRelease: sistema di commutazione per inserti
- memorizzazione di un massimo di 2500 processi di serraggio, incluse data e ora
- possibilità di impostare diversi limiti di tolleranza a seconda del tipo di giunto bullonato
- regolazione veloce e precisa tramite tastiera
- nessuna regolazione involontaria grazie al blocco tastiera protetto da password
- segnale acustico e visivo che indica il sovraccarico della chiave dinamometrica e lo scatto forzato in senso orario
- indicazione automatica della data di taratura successiva, configurabile dall'utente in base all'intervallo di tempo e/o al numero di giunti
- taratura e regolazione completamente automatiche con il sistema di taratura e regolazione perfectControl® nr. 7794-2 (coppia) o 7794-3 (coppia e angolo di rotazione) per ridurre i fattori che influenzano gli errori
- unità di misura: N·m, ft·lb, in·lb
- correzione automatica della lunghezza di estensione: possibilità di inserire una lunghezza di estensione diversa per garantire il raggiungimento del valore target richiesto
- prodotto subito pronto per un nuovo utilizzo dopo il rilascio
- per il serraggio controllato in senso antiorario, l'inserto deve essere portato nella modalità a scatto
- visualizzazione simultanea della coppia e dell’angolo di rotazione
- misurazione indipendente dal punto di applicazione della forza (per le misure 1, 2 e 4)
- utilizzo sicuro grazie all'impugnatura bicomponente ergonomica (resistente ai più comuni oli, grassi, carburanti, liquidi per freni e Skydrol)
- 2 certificati inclusi (scatto coppia secondo DIN EN ISO 6789-2:2017, angolo di rotazione secondo VDI/VDE 2648-2)
- in una robusta valigetta di plastica (misure 40-100 in valigetta in lamiera d'acciaio)
- design registrato, brevettato
- con software SensoMaster, cavo USB, 4 batterie micro AAA/LR03, 1,5 V
- risoluzione di indicazione coppia ≤ 60 N·m: 0,01 N·m; > 60 N·m: 0,1 N·m
- precisione di visualizzazione coppia ±2%, ±1 cifra
- risoluzione di indicazione angolo di rotazione 0,1° (dopo aggiornamento)
- precisione di visualizzazione angolo di rotazione ±1°, ±1 cifra fino a 100°, >100° almeno 1%, ±1 cifra (dopo aggiornamento)
Produkt-Highlights
Il modo perfetto per entrare in questo mondo.
MANOSKOP® 730D eClick è il modo perfetto per entrare nel mondo delle chiavi dinamometriche digitali. Mette a disposizione funzioni essenziali per un serraggio affidabile, con un design volutamente mirato e semplice. Il funzionamento dell'utensile è praticamente autoesplicativo. Tutte le informazioni necessarie per il serraggio del bullone successivo vengono inserite direttamente sull'utensile utilizzando pulsanti facilmente accessibili e il display.
Tecnologia e-Click.
MANOSKOP® 730D eClick coniuga tutta una serie di vantaggi: la precisione digitale dei moderni sistemi elettronici e il noto feedback meccanico fornito a ogni utilizzo. La coppia attuale viene visualizzata in modalità digitale e in tempo reale nel corso dell'intera procedura di serraggio. Dopo il raggiungimento del valore target, la chiave dinamometrica non solo fornisce un segnale visivo, ma anche uno scatto chiaramente udibile e percettibile.
Affidabilità ancora più alta.
Grazie al display digitale OLED, l'utente può leggere la coppia target specifica guardando da qualsiasi angolazione, senza errori di parallasse. In caso di utilizzo di inserti diversi, la correzione della lunghezza di estensione integrata calcola automaticamente il valore di impostazione corretto se viene inserita una lunghezza di estensione differente, evitando così errori di calcolo. Inoltre, la chiave dinamometrica compensa automaticamente le posizioni di presa errate grazie alla compensazione automatica del punto di carico della forza.
Documentazione completa.
MANOSKOP® 730D eClick è il prodotto perfetto per scopi di documentazione. La chiave dinamometrica salva fino a 2500 procedure di serraggio, incluse data e ora. I dati possono essere letti, salvati ed elaborati con il software SensoMaster. Così è possibile tracciare la qualità dei giunti bullonati in qualsiasi momento e fornire una prova affidabile in caso di reclami o possibile richieste di risarcimento.
Utensile adatto anche a campi di applicazione difficili.
Le chiavi dinamometriche elettromeccaniche eClick di STAHLWILLE sono ideali per i campi di applicazione in cui le chiavi dinamometriche puramente elettroniche vengono spinte al limite per quanto riguarda la segnalazione, come quando si lavora sopra la testa o se è impossibile leggere il display. Anche in ambienti rumorosi, affollati e molto luminosi, dove può essere difficile percepire le vibrazioni o i segnali visivi e acustici, le chiavi dinamometriche eClick indicano all'utente il raggiungimento del valore target con un feedback tattile brevettato.
Soluzione a prova di futuro.
Se le esigenze cambiano, in caso di necessità è possibile attivare il metodo di misurazione dell'angolo di rotazione. Così la gamma di applicazioni di 730D eClick si amplia senza dover investire in utensili aggiuntivi.
