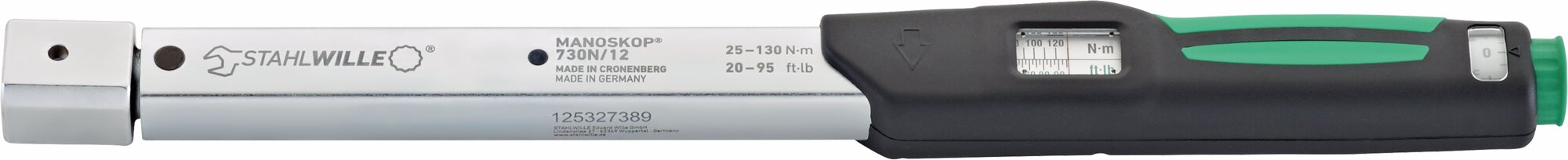

Clés dynamométriques Service MANOSKOP®
Clés dynamométriques Service MANOSKOP®
730N
Artikel-Nr. 50181012|EAN 4018754139538
- Logement pour outils enfichables interchangeables
- Lors du clic, un « clic » haptique et acoustique puissant (double signal de déclenchement) est produit.
- Le réglage et la fixation sans effort et précis du couple cible sont réalisés à l'aide d'un bouton rotatif situé à l'extrémité du levier d'actionnement.
- Le système de déclenchement à faible usure avec tige flexible garantit des résultats de mesure corrects et fiables en permanence.
- Un réglage rapide depuis l'environnement extérieur est possible sans démontage.
Produkt-Varianten
| Réf. n° | Réf. article | Taille | Taille du porte-outil [carré femelle] | Plage de mesure N·m | Plage de mesure ft·lb | MA N·m | Valeur nominale N·m | Graduation de l'échelle N·m | Graduation de l'échelle ft·lb | Graduation fine | Longueur mm (L) | Largeur mm (b) | Hauteur mm (h) | Longueur fonctionelle | SF | Poids (g) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50181005 | 730N | 5 | 9 x 12 mm | 10-50 N·m | 7-37 ft·lb | 10 N·m | 50 N·m | 5 N·m | 1 ft·lb | 0,25 N·m | 330 mm | 28 mm | 23 mm | 280,5 mm | 17,5 mm | 831 g | Jetzt entdecken |
| 50181010 | 730N | 10 | 9 x 12 mm | 20-100 N·m | 15-75 ft·lb | 20 N·m | 100 N·m | 10 N·m | 2,5 ft·lb | 0,5 N·m | 386 mm | 28 mm | 23 mm | 336 mm | 17,5 mm | 988 g | Jetzt entdecken |
| 50181012 | 730N | 12 | 14 x 18 mm | 25-130 N·m | 20-95 ft·lb | 25 N·m | 130 N·m | 10 N·m | 2,5 ft·lb | 0,5 N·m | 421 mm | 28 mm | 23 mm | 379 mm | 25 mm | 1128 g | |
| 50181020 | 730N | 20 | 14 x 18 mm | 40-200 N·m | 30-150 ft·lb | 40 N·m | 200 N·m | 10 N·m | 5 ft·lb | 1 N·m | 467 mm | 28 mm | 23 mm | 424,5 mm | 25 mm | 1264 g | Jetzt entdecken |
| 50181040 | 730N | 40 | 14 x 18 mm | 80-400 N·m | 60-300 ft·lb | 80 N·m | 400 N·m | 20 N·m | 10 ft·lb | 2 N·m | 607 mm | 28 mm | 23 mm | 564,5 mm | 25 mm | 1655 g | Jetzt entdecken |
| 50181065 | 730N | 65 | 14 x 18 mm | 130-650 N·m | 100-480 ft·lb | 130 N·m | 650 N·m | 50 N·m | 20 ft·lb | 2,5 N·m | 890 mm | 30,6 mm | 25,6 mm | 848 mm | 25 mm | 3231 g | Jetzt entdecken |
| 50181080 | 730N | 80 | 22 x 28 mm | 160-800 N·m | 120-600 ft·lb | 160 N·m | 800 N·m | 100 N·m | 25 ft·lb | 5 N·m | 1178 mm | 30,6 mm | 25,6 mm | 1167 mm | 55 mm | 4825 g | Jetzt entdecken |
| 50181100 | 730N | 100 | 22 x 28 mm | 200-1000 N·m | 150-750 ft·lb | 200 N·m | 1000 N·m | 100 N·m | 25 ft·lb | 5 N·m | 1363 mm | 30,6 mm | 25,6 mm | 1352 mm | 55 mm | 5000 g | Jetzt entdecken |
| 50181365 | 730N | II/65 | 22 x 28 mm | 130-650 N·m | 100-480 ft·lb | 130 N·m | 650 N·m | 50 N·m | 20 ft·lb | 2,5 N·m | 911 mm | 30,6 mm | 25,6 mm | 900 mm | 55 mm | 3504 g | Jetzt entdecken |
Technologien und Leistungsmerkmale
QuickRelease
Le verrouillage sécurisé QuickRelease empêche la perte accidentelle des outils et accessoires. Ils s’encliquettent en toute sécurité et ne se relâchent qu’en appuyant sur un bouton pour un changement rapide d'accessoires.
QuickSelect
Réglage ultra-rapide des de couple cible : Déverrouillez le bouton de réglage, réglez la valeur et verrouillez à nouveau le bouton.
Système de tige flexible à faible usure
Cette clé dynamométrique est équipée d’un système de déclenchement à faible usure avec une tige flexible. Contrairement aux clés dynamométriques conventionnelles équipées de ressorts hélicoïdaux, la tige flexible n’est pas en contrainte au repos, ce qui signifie que la remise à "0" après utilisation n'est absolument pas nécessaire, contrairement aux clés conventionnelles.
Manche bi-composants
Notre manche bi-composants est antidérapant et de forme ergonomique. Il est résistant aux huiles, aux graisses, aux carburants, aux liquides de frein et au Skydrol. La flèche sur la manche indique le sens de l'opération.
DIN EN ISO 6789-2
Nos clés dynamométriques et tournevis sont calibrées par nos experts selon la norme DIN EN ISO 6789-2 et livrées avec un certificat de calibration correspondant. Nous calibrons également les clés dynamométriques électroniques à couple et angle selon la norme VDI 2648-2. Nous garantissons ainsi la précision et la traçabilité de nos outils.
Eigenschaften
- type à clic avec double signal de déclenchement
- aucune remise à « 0 » nécessaire
- l'élément de mesure n'est sous charge que lorsqu'une force est appliquée
- avec support pour outils d'insertion interchangeables
- avec verrou de sécurité QuickRelease
- double échelle N·m/ft·lb
- mécanisme à clic insensible aux charges continues et aux contre-charges (jusqu'à la plage de mesure maximale de la clé dynamométrique)
- Serrage dans le sens inverse des aiguilles d'une montre en retournant les outils d'insertion
- Calibration optimale avec les systèmes de calibration perfectControl® N° 7794 ou les systèmes de calibration N° 7706, 7791
- réglage facile sans démontage grâce à 2 vis de réglage externes
- livré dans un sac en tissu (à partir de la taille 65)
- avec manche bi-composants
- certificat de calibration conforme à la norme DIN EN ISO 6789-2:2017
- précision ± 3 %
Produkt-Highlights
Manipulation fiable.
Le retour haptique et un « clic » clairement audible, servant de double signal de déclenchement provenant du déclencheur mécanique, indiquent de manière fiable que la valeur cible a été atteinte.
Couple précis en un instant.
L'échelle principale et l'échelle fine avec des valeurs fixes permettent un réglage rapide, facile et précis à l'aide de la molette de réglage, pour une fiabilité maximale dans chaque application.
Réglage fin clair.
La double échelle conviviale et facile à lire en N·m/ft·lb avec échelles principale et fine permet un réglage précis et facile du couple pour une application fiable et précise.
Sécurité maximale.
Le mécanisme de clic de notre clé dynamométrique est insensible aux charges supplémentaires et aux contre-charges, même jusqu'à la limite maximale de la plage de mesure. Cela protège à la fois l'outil et les pièces à usiner contre les dommages et garantit précision et durabilité, même avec des forces plus élevées.
Le réglage ne nécessite aucun démontage.
Réglage rapide depuis l'extérieur, sans démontage de la clé dynamométrique, avec 2 points de réglage pour les valeurs maximale et minimale.
