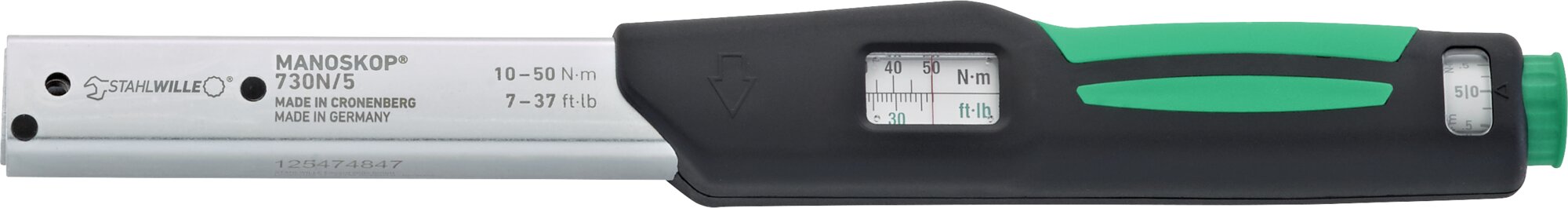

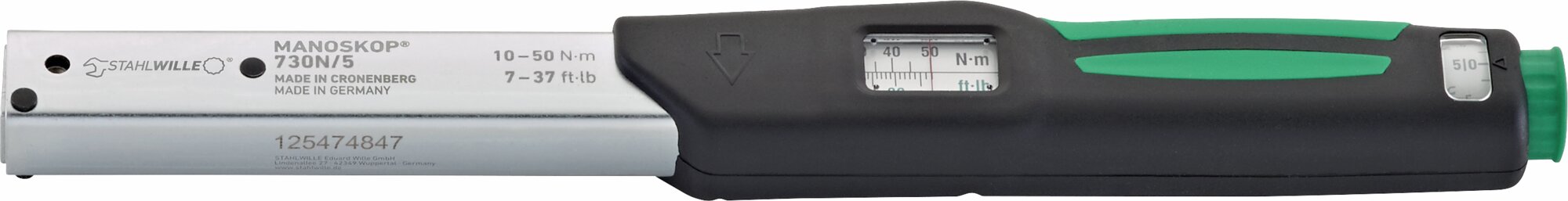

Momentnyckel Service MANOSKOP® med hållare för insticksverktyg


Momentnyckel Service MANOSKOP® med hållare för insticksverktyg

730N

Artikel-Nr. 50181005|EAN 4018754139514

    Produkt-Varianten

    Art. no.StorlekModell no.Måleområde N·mMåleområde ft·lbMA N·mNominel værdi N·mLængde mm (L)Bredde mm (b)Højde mm (h)Finskala inddelingVærktøjsholderens størrelse [indvendig firkant]LFSFVikt (g)Skalainddeling N·mSkalainddeling ft·lb
    501810055730N10-50 N·m7-37 ft·lb10 N·m50 N·m330 mm28 mm23 mm0,25 N·m9 x 12 mm280,5 mm17,5 mm831 g5 N·m1 ft·lb
    5018101010730N20-100 N·m15-75 ft·lb20 N·m100 N·m386 mm28 mm23 mm0,5 N·m9 x 12 mm336 mm17,5 mm988 g10 N·m2,5 ft·lb
    Jetzt entdecken
    5018101212730N25-130 N·m20-95 ft·lb25 N·m130 N·m421 mm28 mm23 mm0,5 N·m14 x 18 mm379 mm25 mm1128 g10 N·m2,5 ft·lb
    Jetzt entdecken
    5018102020730N40-200 N·m30-150 ft·lb40 N·m200 N·m467 mm28 mm23 mm1 N·m14 x 18 mm424,5 mm25 mm1264 g10 N·m5 ft·lb
    Jetzt entdecken
    5018104040730N80-400 N·m60-300 ft·lb80 N·m400 N·m607 mm28 mm23 mm2 N·m14 x 18 mm564,5 mm25 mm1655 g20 N·m10 ft·lb
    Jetzt entdecken
    5018106565730N130-650 N·m100-480 ft·lb130 N·m650 N·m890 mm30,6 mm25,6 mm2,5 N·m14 x 18 mm848 mm25 mm3231 g50 N·m20 ft·lb
    Jetzt entdecken
    5018108080730N160-800 N·m120-600 ft·lb160 N·m800 N·m1178 mm30,6 mm25,6 mm5 N·m22 x 28 mm1167 mm55 mm4825 g100 N·m25 ft·lb
    Jetzt entdecken
    50181100100730N200-1000 N·m150-750 ft·lb200 N·m1000 N·m1363 mm30,6 mm25,6 mm5 N·m22 x 28 mm1352 mm55 mm5000 g100 N·m25 ft·lb
    Jetzt entdecken
    50181365II/65730N130-650 N·m100-480 ft·lb130 N·m650 N·m911 mm30,6 mm25,6 mm2,5 N·m22 x 28 mm900 mm55 mm3504 g50 N·m20 ft·lb
    Jetzt entdecken

    Technologien und Leistungsmerkmale

    Certifikat för fabrikskalibrering (ISO-kalibrering)

    Våra vridmomentverktyg, givare och testutrustning levereras med ett fabrikskalibreringscertifikat i enlighet med DIN EN ISO 6789-2 och baserat på DKD-R 10-8 för spårbarhet av mätutrustning.

    System med slitstark flexibel stång

    Denna momentnyckel är försedd med ett slitstarkt utlösningssystem med böjbar balk. Till skillnad från konventionella momentnycklar med spiralfjädrar är den flexibla stången inte förspänd i avlastat läge, vilket innebär att ”fjädern” inte behöver återställas till ”0” efter användning.

    QuickRelease

    QuickRelease-säkerhetslåsen förhindrar att insticksverktyget tappas av misstag. Dessa klickar säkert på plats och frigörs med bara en knapptryckning för snabbt verktygsbyte.

    2-komponentshandtag

    Vårt 2-komponentshandtag är halksäkert och har ergonomisk form. Det är beständigt mot oljor, fetter, bränslen, bromsvätskor och Skydrol. Pilen på handtaget visar manövreringsriktningen.

    Eigenschaften



      • hållare för utbytbara insticksverktyg
      • QuickRelease-säkerhetsspärr
      • åtdragning åt vänster genom att vrida insticksverktygen
      • noggrannhet: ± 3 % (strl. 2; a/2 4%)

    Produkt-Highlights

    ENKEL.

    Snabb justering utifrån utan demontering av momentnyckeln med hjälp av två inställningspunkter för det övre och det undre värdet.

    UTLÖSANDE.

    När inställningsvärdet nås avger MANOSKOP® 730N en tydligt märkbar dubbel stoppsignal.

    Tydlig finjustering.

    Den lättanvända och lättavlästa dubbelskalan i N·m·/ft·lb möjliggör exakt och enkel justering av önskat vridmoment för tillförlitlig och exakt användning.
