Prawidłowe usuwanie wewnętrznych części za pomocą ściągacza wewnętrznego
Inhalt
W naszym ogólnym artykule na temat ściągaczy omówiliśmy, do czego zazwyczaj służą ściągacze i jakie ich rodzaje są dostępne. W tym artykule wyjaśniamy, czym jest ściągacz wewnętrzny i jakie są jego szczególne cechy. Gdzie jest stosowany? Jak jest zbudowany? Na co należy zwrócić uwagę? Wszystkie te informacje i wiele więcej znajdziesz na tej stronie.
Ściągacze wewnętrzne są zawsze używane, gdy konieczne jest sprawdzenie i równomierne wyciągnięcie wewnętrznych elementów. Mogą to być na przykład łożyska kulkowe, uszczelnienia wałów promieniowych lub tuleje. Dzięki swojej specjalnej konstrukcji, ściągacze wewnętrzne są w stanie chwycić te lub podobne elementy od wewnątrz, umożliwiając ich wyciągnięcie na zewnątrz.
01.
Jak zbudowany jest ściągacz wewnętrzny?
Ściągacz wewnętrzny składa się z następujących elementów:
- Korpus główny: Rdzeń ściągacza wewnętrznego składa się z dwóch półokrągłych szczęk. Znajdują się one naprzeciwko siebie i razem tworzą cylinder. W zmodyfikowanych wersjach występuje również więcej niż dwie szczęki, co pozwala na bardziej równomierne rozłożenie siły. Na dolnym końcu szczęk znajdują się krawędzie chwytające, które podczas procesu wyciągania wsuwają się pod element. Nazywane są również hakami chwytającymi lub zaczepami do wyciągania. Szczęki są połączone u góry za pomocą tulei.
- Wrzeciono: Wewnątrz ściągacza wewnętrznego znajduje się śruba lub wrzeciono. Na górnym końcu ma gwint do mocowania młotków ślizgowych lub ściągaczy do tulei rozprężnych, a nad tuleją znajduje się wrzeciono. Obracając nakrętkę, wrzeciono rozpycha szczęki od wewnątrz, zwiększając w ten sposób ich obwód.
02.
Jak używać ściągacza wewnętrznego ze ściągaczem do tulei rozprężnych?
Użycie ściągacza wewnętrznego można szybko i łatwo wyjaśnić.
- Krok 1: Włóż ściągacz wewnętrzny do elementu, który ma zostać wyciągnięty.
- Krok 2: Wrzeciono ściągacza wewnętrznego wkręca się za pomocą klucza. Rozszerza się u podstawy, a haki chwytające znajdują się pod częścią, którą należy wyciągnąć.
- Krok 3: Ściągacz do tulei rozprężnych umieszcza się bezpośrednio na wewnętrznym ściągaczu, a jej trzpień wkręca się do momentu połączenia z trzpieniem wewnętrznego ściągacza. Nóżki ściągacza do tulei rozprężnych opierają się na powierzchni wokół wyciąganego elementu.
- Krok 4: Nakrętka na wrzecionie jest dokręcana kluczem, a powstały nacisk na ściągacz do tulei rozprężnych powoduje podniesienie ściągacza wewnętrznego. Siła nacisku jest wywierana na powierzchnię za pomocą nóżek, a siła ciągnąca działa na wyciągany element – przesuwa się on w górę wraz z wewnętrznym ściągaczem.
03.

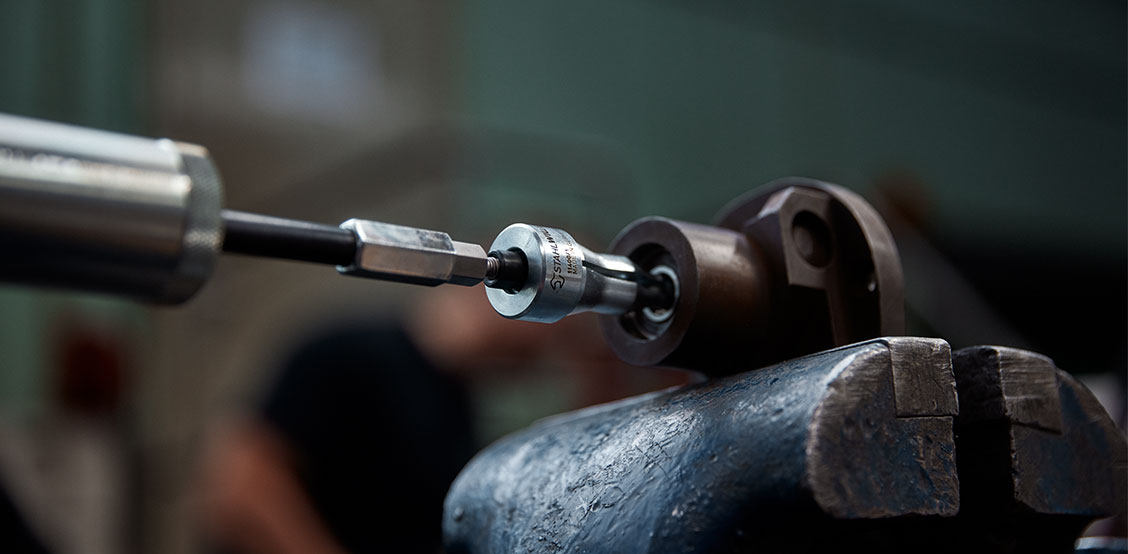

Jak używać ściągacza wewnętrznego z młotkiem ślizgowym?
Jeżeli wokół wyciąganego elementu nie ma wystarczająco dużo miejsca na włożenie nóżek elementu oporowego, należy zamiast tego użyć młotka ślizgowego. Składa się on z prowadnicy, po której uchwyt (młotek) może przesuwać się w przód i w tył między dwoma ogranicznikami. Również w tym przypadku zastosowanie jest niezwykle proste:
- Krok 1: Aby wyciągnąć element, młotek ślizgowy jest mocno przykręcony śrubą do ściągacza wewnętrznego, a suwak znajduje się w położeniu spoczynkowym przy dolnym ograniczniku.
- Krok 2: Suwak przesuwa się płynnie do górnego ogranicznika. Po osiągnięciu zatrzymania jego energia kinetyczna jest gwałtownie przekazywana do zatrzymania. W ten sposób powstaje efekt uderzenia, który jest przekształcany w siłę ciągnącą na ściągaczu wewnętrznym i oddziałuje na wyciągany element. Część się luzuje.
- Krok 3: Jeśli element nie poluzował się podczas pierwszej próby lub nie został całkowicie wyjęty z gniazda, proces można powtórzyć kilkakrotnie.
04.
Na co należy zwrócić uwagę podczas używania ściągaczy wewnętrznych?
Aby osiągnąć optymalne rezultaty i zapewnić bezpieczną i wydajną pracę, należy przestrzegać następujących instrukcji:
- W zależności od zastosowania, kluczowe znaczenie dla bezpiecznego demontażu elementu ma wybór odpowiedniego typu i rozmiaru ściągacza wewnętrznego.
- Zawsze należy używać ściągacza wewnętrznego odpowiedniego do średnicy wyciąganej części. Ściągacze wewnętrzne firmy STAHLWILLE, na przykład, są dostępne w dziesięciu rozmiarach i obejmują zakresy od 8 do 100 mm.
- Prawidłowe ustawienie jest niezbędne – ściągacz wewnętrzny musi być prosty i wyśrodkowany.
- Podczas wyciągania elementu zawsze należy przykładać równomierną siłę.
- Wskazówka: Aby proces był jeszcze łagodniejszy, obudowę, w której znajduje się element do usunięcia, należy w miarę możliwości podgrzać przed włożeniem wewnętrznego ściągacza. Powstałe w wyniku podgrzewania ciepło rozluźnia połączenie między obudową a usuwanym elementem, ułatwiając jego demontaż.
