05.11.2025

Kontrolowane wyciąganie za pomocą ściągacza zewnętrznego

Inhalt

01. Jak skonstruowany jest ściągacz zewnętrzny?

03. Jakie specjalne rodzaje ściągaczy zewnętrznych są dostępne?

04. Na co należy zwrócić uwagę podczas używania ściągaczy zewnętrznych?

Ściągacze są częścią każdego profesjonalnego zestawu narzędzi. Jakie korzyści oferują i jakie rodzaje są dostępne, dowiesz się tutaj: Ściągacz zewnętrzny, ściągacz wewnętrzny, separator: Do czego one służą?

W tym artykule szczegółowo omówimy ściągacz zewnętrzny. Jak jest zbudowany, jak się go stosuje i jakie rodzaje są dostępne? Wyjaśnienie, kiedy stosuje się ściągacz zewnętrzny, jest proste: zawsze wtedy, gdy element jest mocno osadzony na wale i musi zostać usunięty płynnie i ostrożnie, w kontrolowany sposób. Ale jak dokładnie to działa?

01.

Jak skonstruowany jest ściągacz zewnętrzny?

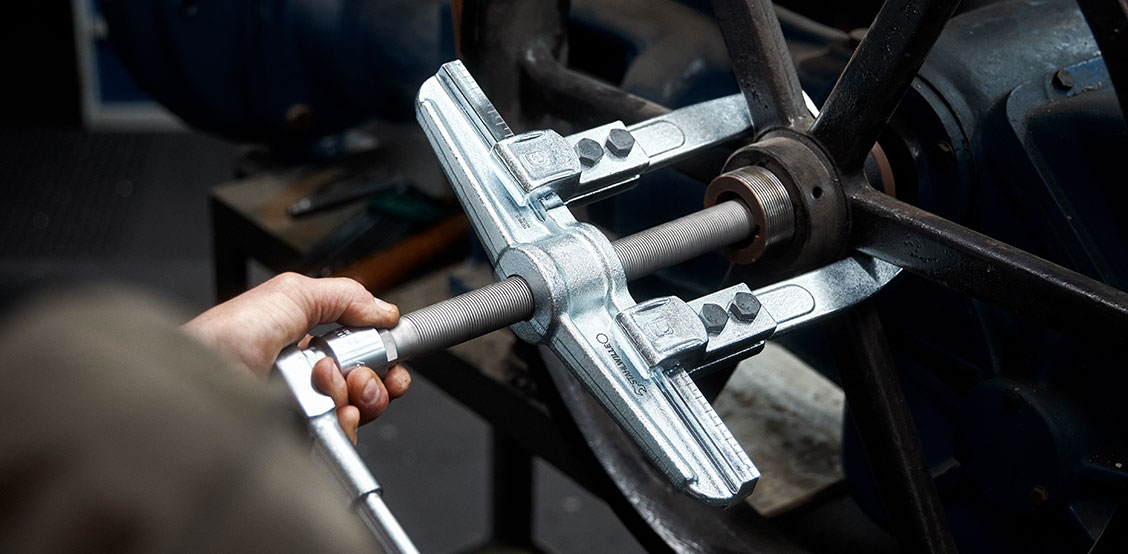

Podstawowa konstrukcja ściągacza zewnętrznego jest stosunkowo prosta: składa się z haków ściągających, trawersu i wrzeciona. Istnieją również modele oferujące różne możliwości regulacji – na przykład za pomocą zintegrowanych przegubów.

Haki ściągające (zwane również „ramionami” lub „nogami”) są zamontowane na trawersie. Jego zadanie: chwytanie elementu, który ma zostać usunięty. W zależności od wersji, zewnętrzny ściągacz posiada dwa lub trzy haki ściągające. Istnieją również modele z obrotowymi lub samocentrującymi hakami.
Trawers służy nie tylko do mocowania haków ekstrakcyjnych, ale umożliwia również zmianę ich położenia. Możliwa jest również zmiana położenia haków ściągających. Dzięki temu rozstaw ściągacza można dostosować do średnicy wyciąganego elementu.
Wrzeciono to śruba z drobnym gwintem, przechodząca przez gwint w środku trawersu. Zazwyczaj ma stożkową końcówkę do centrowania i sześciokątną główkę, służącą do obsługi ściągacza. Zadaniem wrzeciona jest wywieranie nacisku na wał i jednoczesne generowanie siły ciągnącej poprzez podnoszenie trawersu i haków ściągających.

02.

Jak stosować ściągacz zewnętrzny?

Aby zdjąć element, najpierw należy dopasować haki ściągacza zewnętrznego do średnicy części – zazwyczaj koła zębatego lub łożyska – i umieścić je pod usuwanym elementem. W drugim kroku, śrubę wrzeciona przechodzącą przez trawers wkręca się ręcznie w kierunku zgodnym z ruchem wskazówek zegara, aż znajdzie się ona centralnie na wale.

Dopiero wtedy następuje właściwe ściąganie: za pomocą klucza należy ponownie obrócić wrzeciono w kierunku zgodnym z ruchem wskazówek zegara. Reszta to fizyka: wrzeciono wywiera nacisk w dół na wał. Trawers – a wraz z nim haki – porusza się w górę dzięki obrotowi wrzeciona, przez co powstaje siła ciągnąca działająca na element, która przeciwdziała sile ściskającej.

Ponieważ ta siła naciągu rozkłada się na kilka ramion ściągacza, działa równomiernie na cały element. Podnosi go bez szarpnięć i przekrzywiania, zapobiegając uszkodzeniu elementu lub wału.

03.

Jakie specjalne rodzaje ściągaczy zewnętrznych są dostępne?

W przeciwieństwie do tradycyjnej konstrukcji opisanej powyżej, sprawdziły się również dwa inne rozwiązania: ściągacze z samocentrującymi lub obrotowymi hakami.

W przypadku ściągaczy zewnętrznych z samocentrującymi hakami, oba haki są ze sobą połączone, dzięki czemu automatycznie zaciskają się i centrują podczas procesu ściągania. Oszczędza to czas użytkownika i zmniejsza ryzyko nieprawidłowego ustawienia. Zapewnione jest równomierne rozłożenie obciążenia. To sprawia, że ten typ ściągacza jest szczególnie odpowiedni do powtarzalnych operacji ściągania.
W przypadku ściągaczy zewnętrznych z obrotowymi hakami, trawers i haki są połączone za pomocą ruchomych adapterów. Haki ściągacza zaciskają się automatycznie podczas dokręcania wrzeciona. Ta konstrukcja jest szczególnie odpowiednia do wąskich przestrzeni montażowych i jest bardzo łatwa w użyciu.
W przypadku ściągaczy zewnętrznych z bocznymi kołkami mocującymi siła jest przykładana za pomocą dodatkowego bocznego wrzeciona. W rezultacie haki ściągające są wsuwane pod element, podobnie jak w urządzeniu rozdzielającym. Dzięki tej konstrukcji haki ściągacza nie mogą zsunąć się podczas procesu demontażu.

04.

Na co należy zwrócić uwagę podczas używania ściągaczy zewnętrznych?

Nieprawidłowe użycie ściągacza zewnętrznego może spowodować uszkodzenie narzędzia lub demontowanego elementu. Dlatego należy zwrócić szczególną uwagę na poniższe instrukcje:

Wybierz właściwy model: Jeśli jest wystarczająco dużo miejsca, zaleca się użycie ściągacza trójramiennego, aby zapewnić optymalny rozkład obciążenia. Ściągacze dwuramienne powinny być stosowane jedynie w ciasnych przestrzeniach montażowych.
Wybierz odpowiedni rozmiar: użycie zbyt małego lub zbyt dużego ściągacza może uszkodzić element. Idealnie, zewnętrzny ściągacz powinien mieć regulowaną głębokość zacisku i długość haków, aby można go było dostosować do konkretnego zastosowania.
Położenie haków ściągających: haki ściągające muszą zawsze całkowicie przylegać do trawersu i nigdy nie mogą wystawać. Haki muszą całkowicie mieścić się pod usuwaną częścią i muszą być proste.
Centrowanie: w przypadku wałów umieszczonych centralnie, ściągacz również musi być umieszczony centralnie. Jeżeli wał jest umieszczony asymetrycznie, wymagany jest ściągacz z równoległymi hakami.
Tylko jeden element na raz: jeżeli należy usunąć kilka nakładających się elementów, każdy z nich należy usuwać pojedynczo. Chwytanie kilku części jednocześnie grozi uszkodzeniem.
Siła docisku: przedłużki nie nadają się również do zwiększania zakresu ruchu dźwigni podczas obsługi ściągacza. Zamiast tego należy używać odpowiednich narzędzi, takich jak grzechotka, klucz płaski lub, najlepiej, klucz dynamometryczny do wrzecion hydraulicznych.
Zapobieganie wypadkom: Aby chronić przed nagłymi ruchami podczas ściągania, ściągacz i część, którą należy ściągnąć, powinny być przykryte plandeką ochronną.
