23.12.2022
¿Qué son las conexiones HI-LOK? ¿Cuáles son sus ventajas?
Inhalt
Las aplicaciones especiales requieren conexiones especiales. En la industria aeroespacial, por ejemplo, los remaches avellanados HI-LOK son muy populares. A continuación, explicaremos qué se esconde detrás del nombre, así como las ventajas de las conexiones HI-LOK.
HI-LOK™ es una marca registrada de HI-Shear Corporation, un proveedor de soluciones aeroespaciales. Suelen utilizarse en la fabricación de ensamblajes estructurales.
01.
¿Cómo funciona HI-LOK?

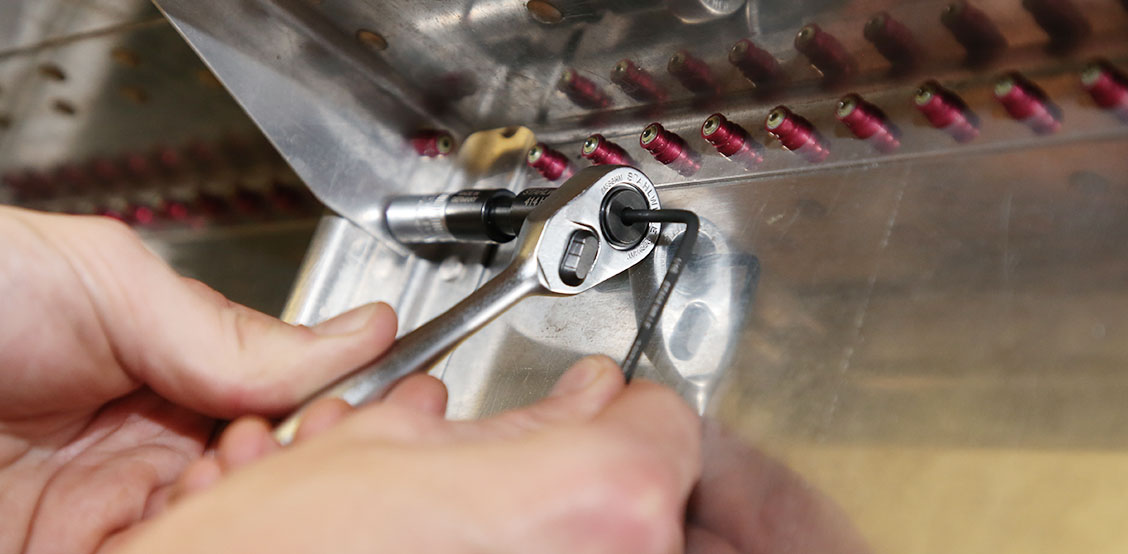

Una conexión HI-LOK típica consta de un tornillo y un manguito roscados. El tornillo se guía a través de un orificio en la pieza y se puede fijar desde el lado opuesto con el manguito. Una hexagonal ("Allen") insertada en el Una llave hexagonal ("Allen") insertada en la punta del tornillo atravesando el portaherramientas de la carraca lo fija en su lugar mientras el vaso aprieta el manguito. La particularidad es que el manguito está provisto de una tuerca separable. En cuanto se alcanza el par de apriete correcto, se rompe del manguito sin intervención del usuario. Y así es como el manguito queda apretado de forma óptima
02.
¿Cuáles son las ventajas de HI-LOK?
Las conexiones HI-LOK suelen utilizarse cuando se necesita una alta resistencia a la tracción en aplicaciones extremas. Por ejemplo, en la industria aeroespacial, donde la seguridad es una prioridad máxima. Las ventajas:
- Se puede crear una conexión segura con la tensión axial ideal sin necesidad de herramientas complejas.
- El sistema HI-LOK ahorra espacio y, por tanto, es adecuado incluso para espacios de trabajo estrechos.
- En comparación con otros métodos de fijación, HI-LOK se caracteriza por ser una unión muy fuerte con una alta resistencia a la fatiga.
- Con HI-LOK se puede reducir el peso en comparación con los tornillos y tuercas convencionales.
03.
¿Necesita una herramienta HI-LOK especial?
Respuesta breve: sí. Para que la llave Allen se introduzca desde arriba en el tornillo, la cabeza de la carraca, es decir, el portaherramientas, debe tener un «canal» centrado. En pocas palabras, las carracas HI-LOK tienen un orificio en el portaherramientas.
El problema: como suele haber una bola o un pasador en el centro del portaherramientas que bloquea las herramientas deslizantes, las tuercas y otros accesorios de las herramientas ya no pueden fijarse en su sitio. En la aviación, sin embargo, la protección eficaz contra los daños causados por objetos extraños (FOD) es particularmente importante y la pérdida accidental de piezas pequeñas debe evitarse a toda costa.
Por este motivo, STAHLWILLE ha desarrollado y patentado una carraca especial HI-LOK. En este caso, la llave hexagonal o Allen simplemente empuja la cerradura de bola hacia un lado.
